Bildfilter-Prozessor-Netzwerk

VisualFilter verbindet eine oder mehrere Kameras per Filter-Netzwerk und speichert die Konfiguration als ImageProcessorNetwork. PatControl kann diese virtuelle Bildverarbeitungskette als Kamera öffnen und die Ergebnisse weiterverarbeiten. VisualFilter ist als Software-Kameraaufsatz Bestandteil von PatControl.

Bildprozess-Ergebniskette

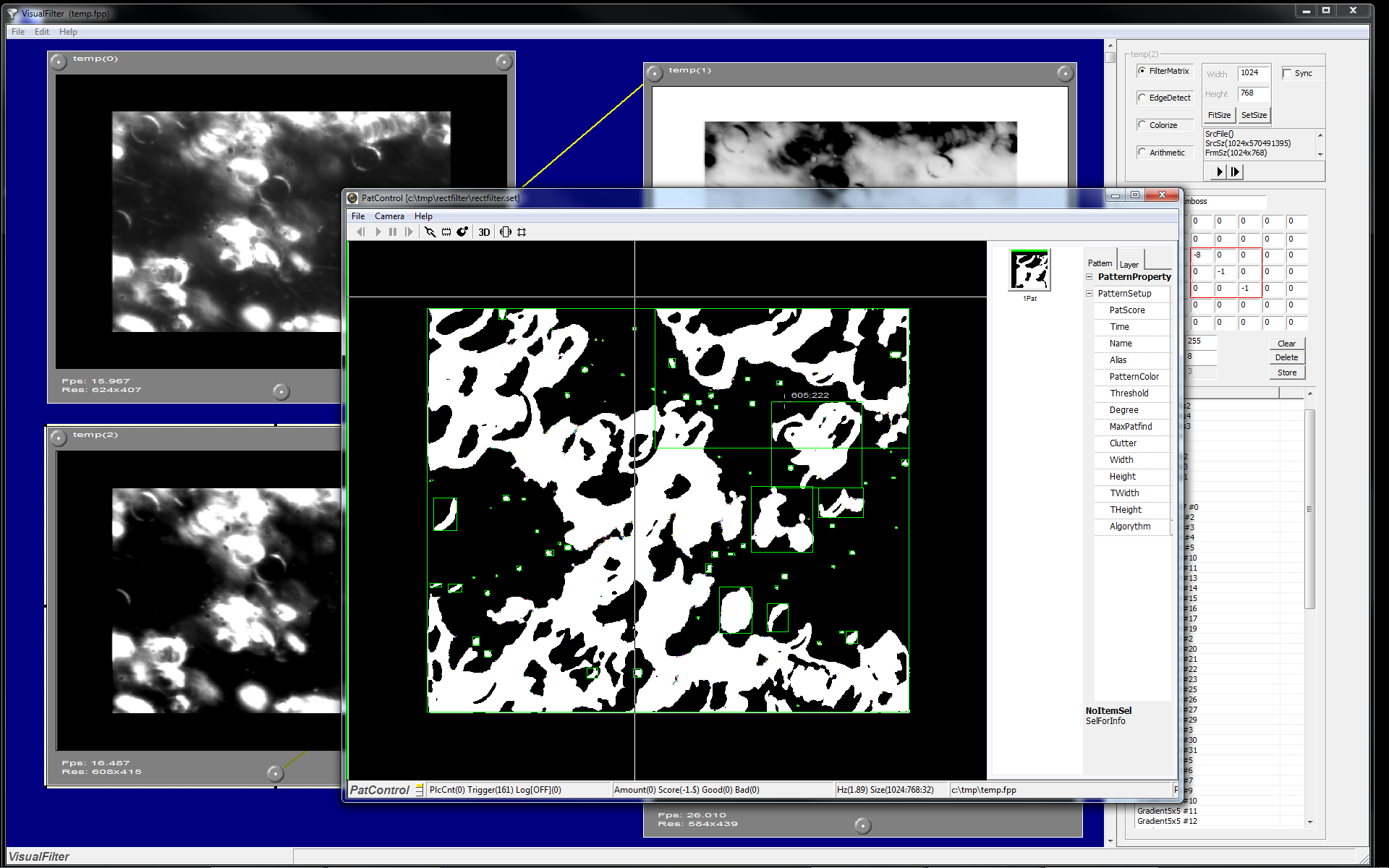

Es wird dargestellt wie zwei in Folge verschachtelte Bildfilter mit einem zweikanal -Filter pixelweise multipliziert werden. Es entsteht ein Schwellwertbild aus der positiv und negativ Filterung der vorausgehenden Matrixoperationen. Dies ermöglicht eine Bildbinarisierung ohne Eingabe eines statischen Schwellenwertes.

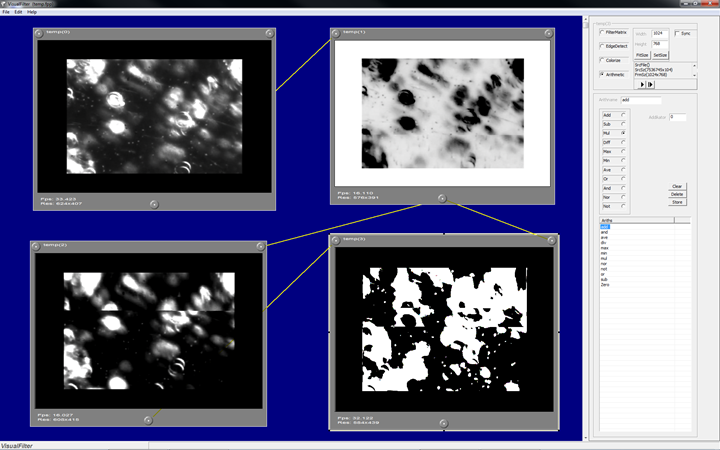

Blutbilder die mit dem Dunkelfeldmikroskop hergestellt werden, unterliegen je nach Apertur immer verschiedenen Helligkeitsbedingungen. Hier wirkt eine Filterkette die eine Bildbinarisierung herstellt ohne einen Threshold vom Benutzer zu verwenden, dies wird erreicht durch Multiplikation zweier Embosfilter invertierungen.



VisualFilter-SDK

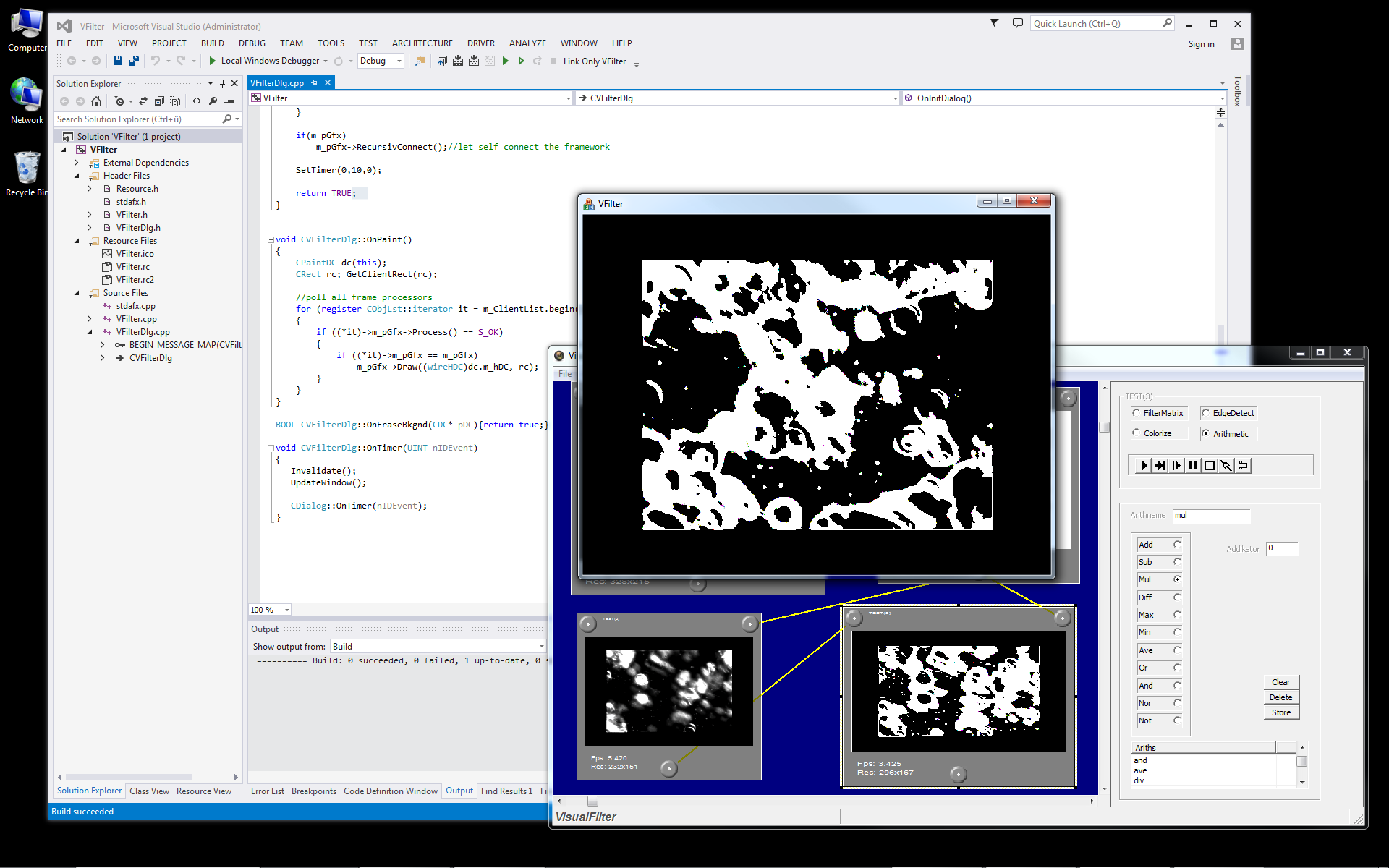

Die Prozesskette die mit VisualFilter erstellt wurde inclusive der Kamerazugriffe kann über die die interne SqLite-Datenbank jederzeit wieder hervorgebracht werden.Dafür ist im Setup von PatControl ein SDK-Beispiel enthalten Namens VFilter.Dies kann einfach mit Microsoft VisualStudio 2013 Kompiliert werden um in eigenen Projekten diese Filterkettentechnik anwenden zu können.
