3D-Pixelnetz

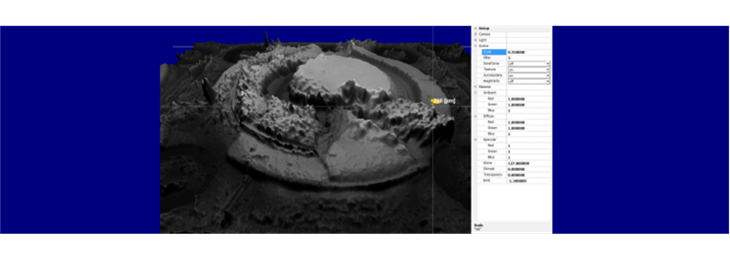

Netz Transformation

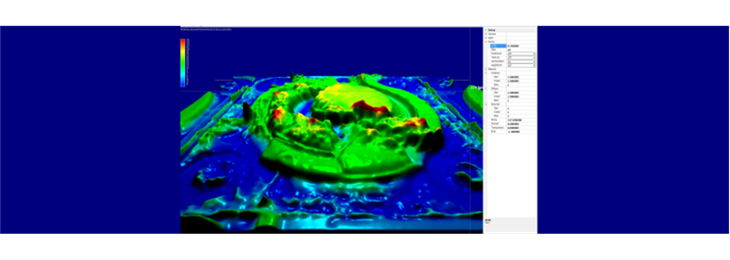

Im 3D-PixelGrid werden Höhen oder Helligkeiten im Jet-Color-Farbraum dargestellt. Die integrierte 3D-Engine wird unter anderem zusammen mit FocusFusion (DFS) zur Höhenmessung eingesetzt. Sie liefert Informationen zur Helligkeitsverteilung und Oberflächenhöhe. Die 3D-Darstellung ist während der Messung mit bis zu 30 Bildern pro Sekunde in Echtzeit möglich. Dafür wird eine leistungsfähige NVIDIA-Grafikkarte benötigt. Die GPU-Nutzung über CUDA ist Bestandteil der 3D-Engine.

BumpField

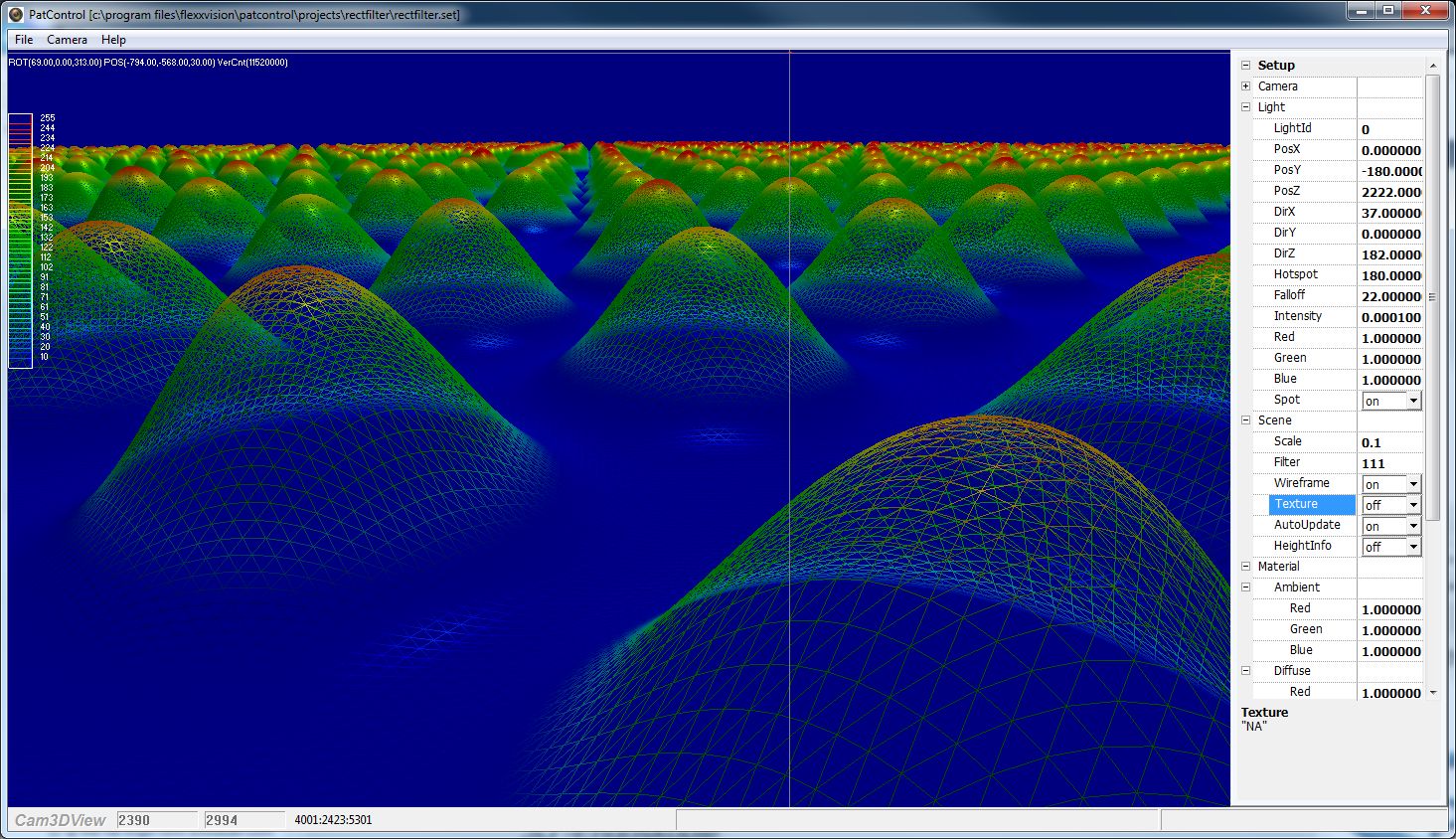

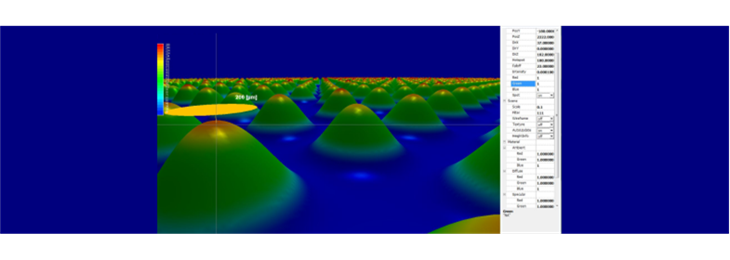

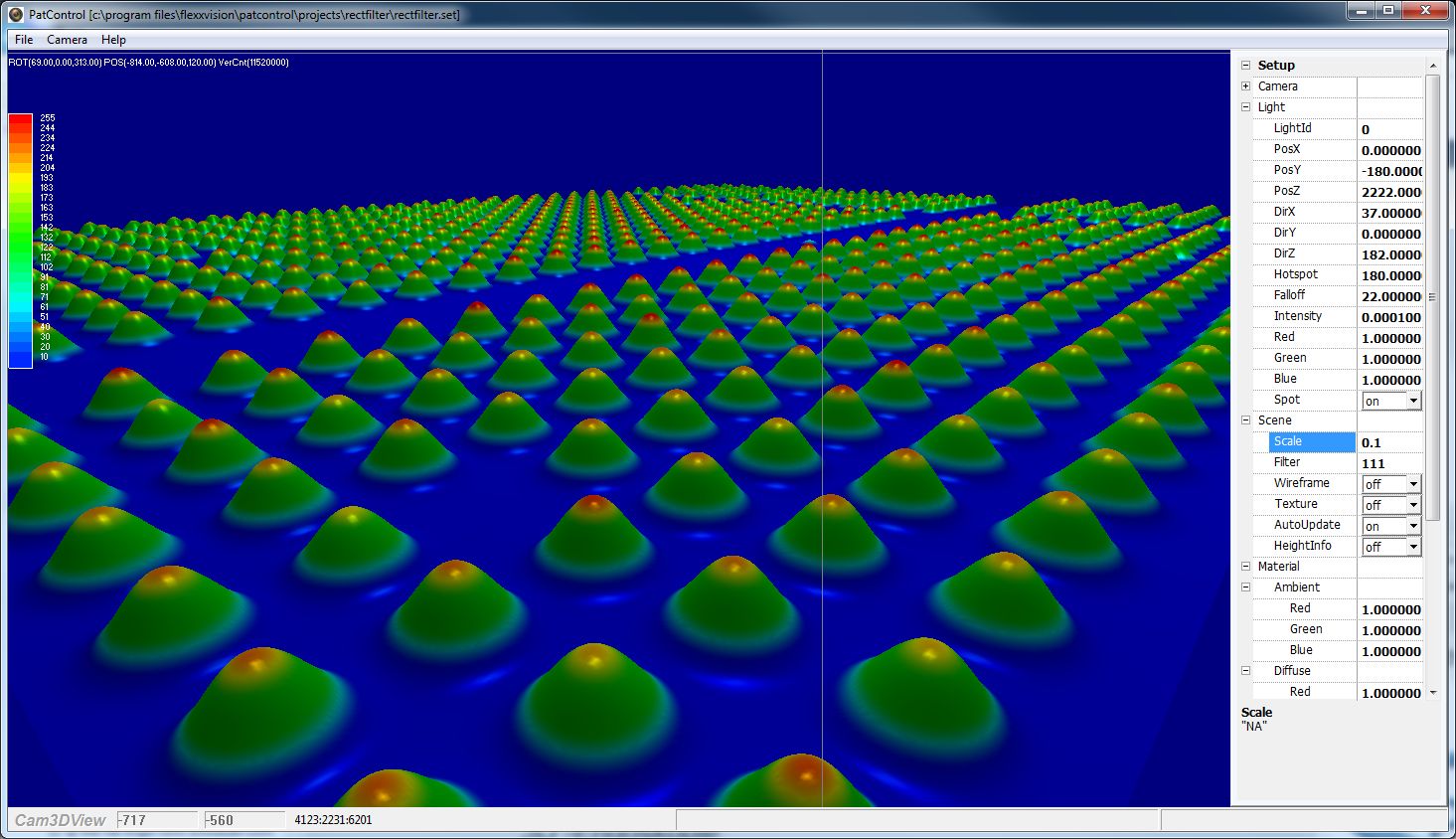

BumpFiled show the objects in wireframe BumpField show the objects solid

3D-ProfilView

Der Prüfplaner kann in einer 2D-Messung über den Prüfplan oder die Benutzeroberfläche eine Zweipunkt-3D-Profilanalyse auslösen. Die ermittelten Daten werden anschließend zur weiteren Auswertung an den Prüfplan zurückgegeben. Den Datenumfang können Sie in den 3D-Optionen festlegen.

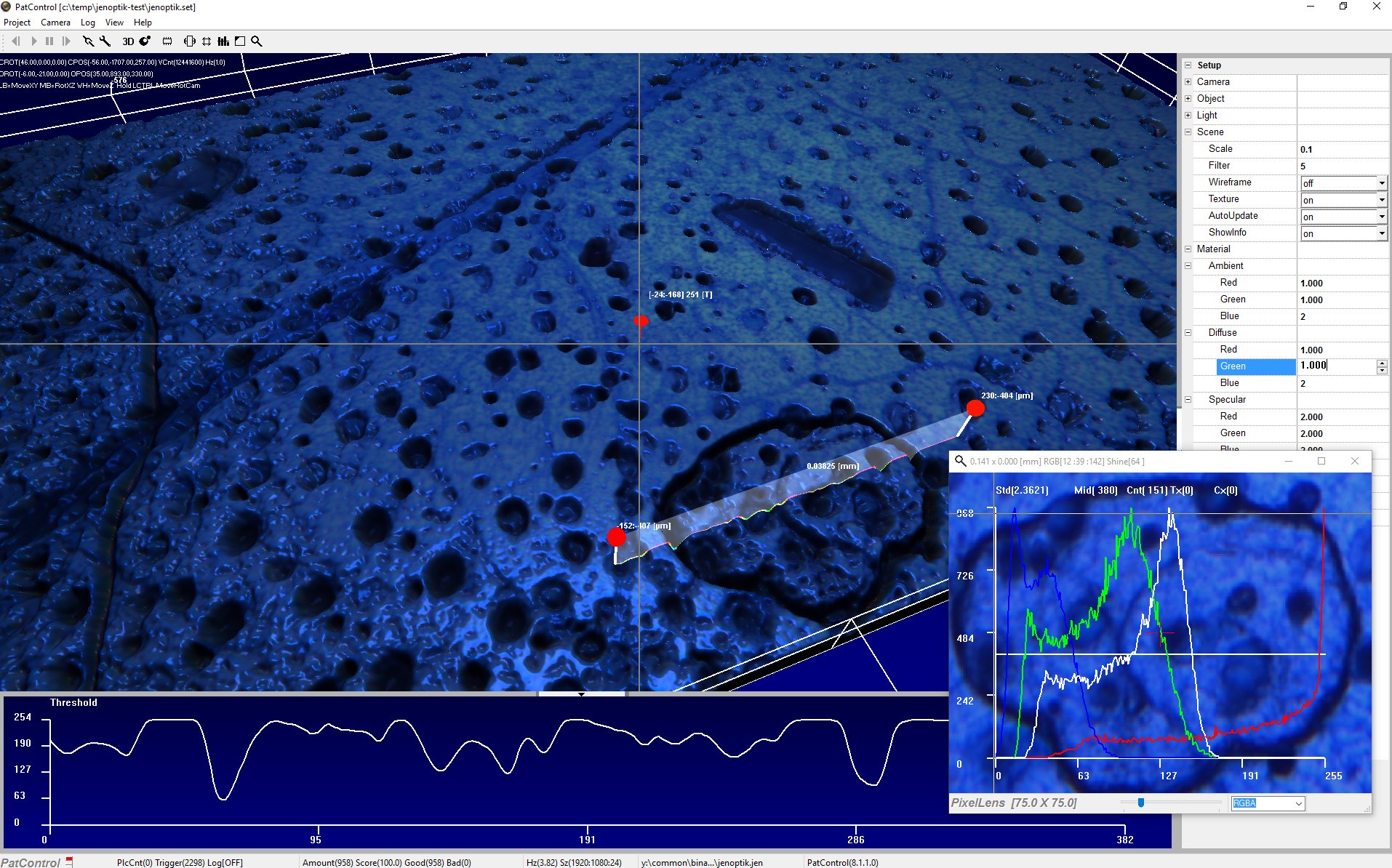

3D-ProfilView auf rauer Oberfläche


3D -Endoskopie

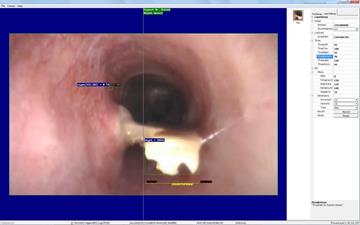

In der Endoskopie kann es wichtig sein, die Größe eines Fremdkörpers zu bestimmen, um die nächsten Schritte planen zu können.

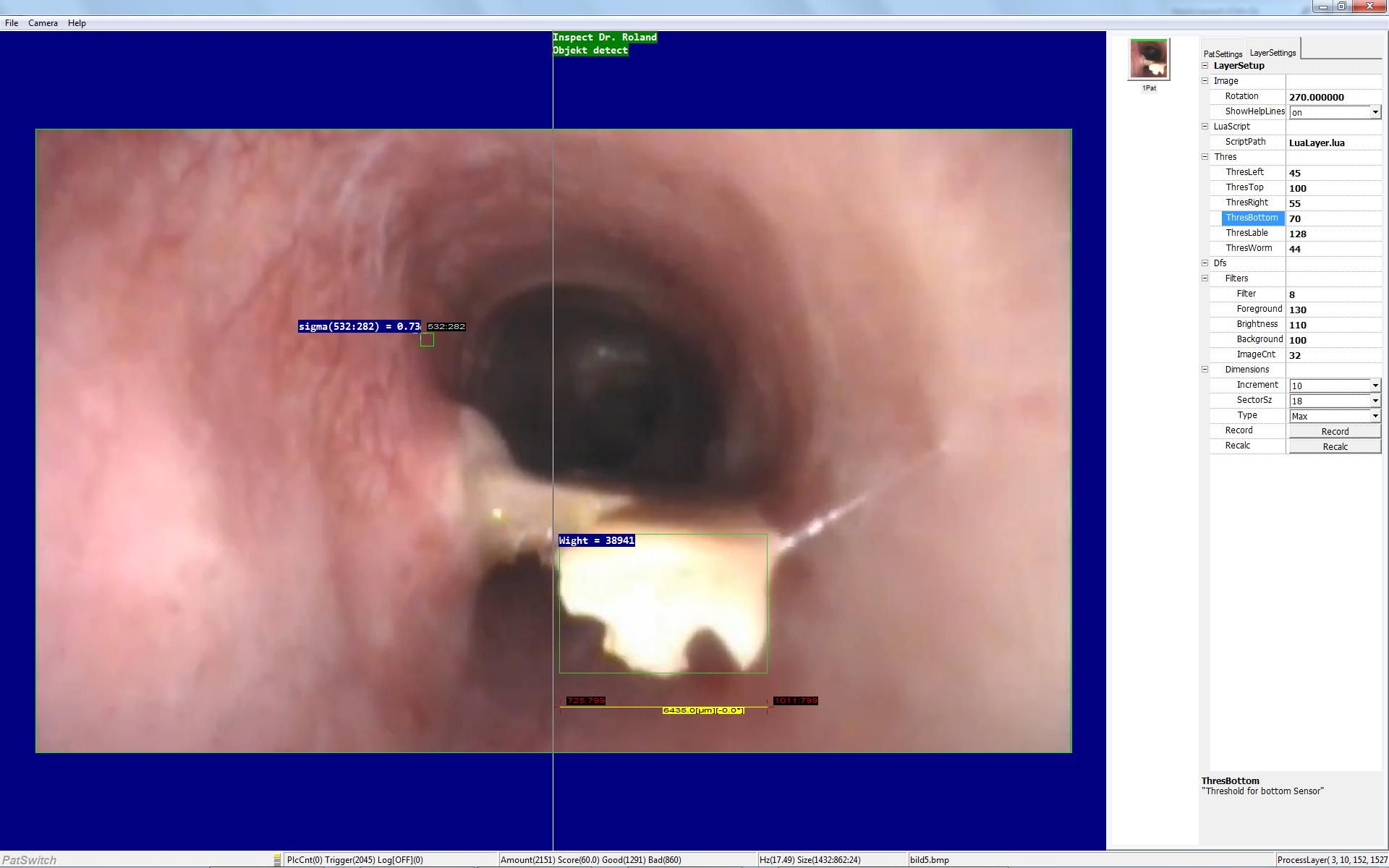

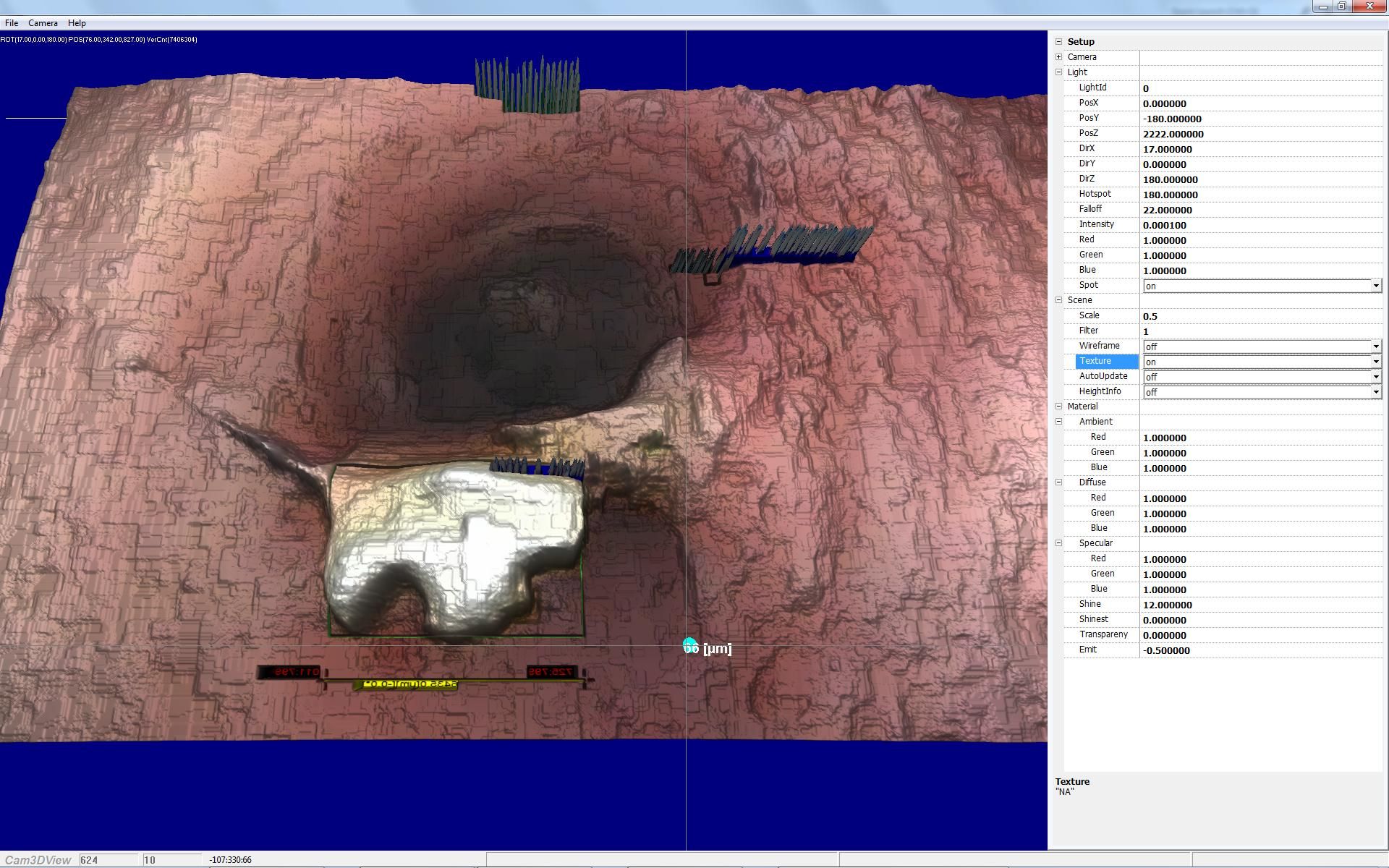

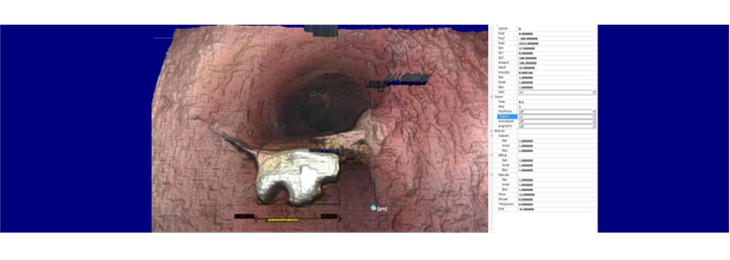

Objektvermessung an Fremdkörpern Objektvermessung in Echtzeit
