Integer Scope-Kamera

IntegerScope, kurz ScopeCam, wandelt eindimensionale Datenströme aus einer Quelldatei in eine Folge von Messpunkten um. Diese werden in einem schnellen, scrollenden 2D-Chart dargestellt. Einzelbilder des Charts dienen PatControl als externe Kameraquelle. Die 1D-Wellenformen können anschließend mit der 2D-Bildverarbeitung ausgewertet werden; Ergebnisse und Schaltzustände lassen sich an die Prozessleitstelle übertragen.

Virtualkamera ScopeChart Virtual -Kamera ScopeCam stellt 1D Integer Dateien als Record dar. Es ist damit möglich historisch über lange Messzeiten hinweg, alle Daten-Positionen mit der Maus anzufahren, während PatControl die Flankenwechsel in Echtzeit berechnet´.


Noise-Detektion

Farbe, Bittiefe, Auflösung sowie die Darstellungselemente des Charts werden vorab in den Darstellungsoptionen der virtuellen Kamera festgelegt. So kann der Bildverarbeitungsserver PatControl die Pixeloperatoren Worm oder Label-Detektion passend konfigurieren und Kontraste für die Erkennung gezielt hervorheben.

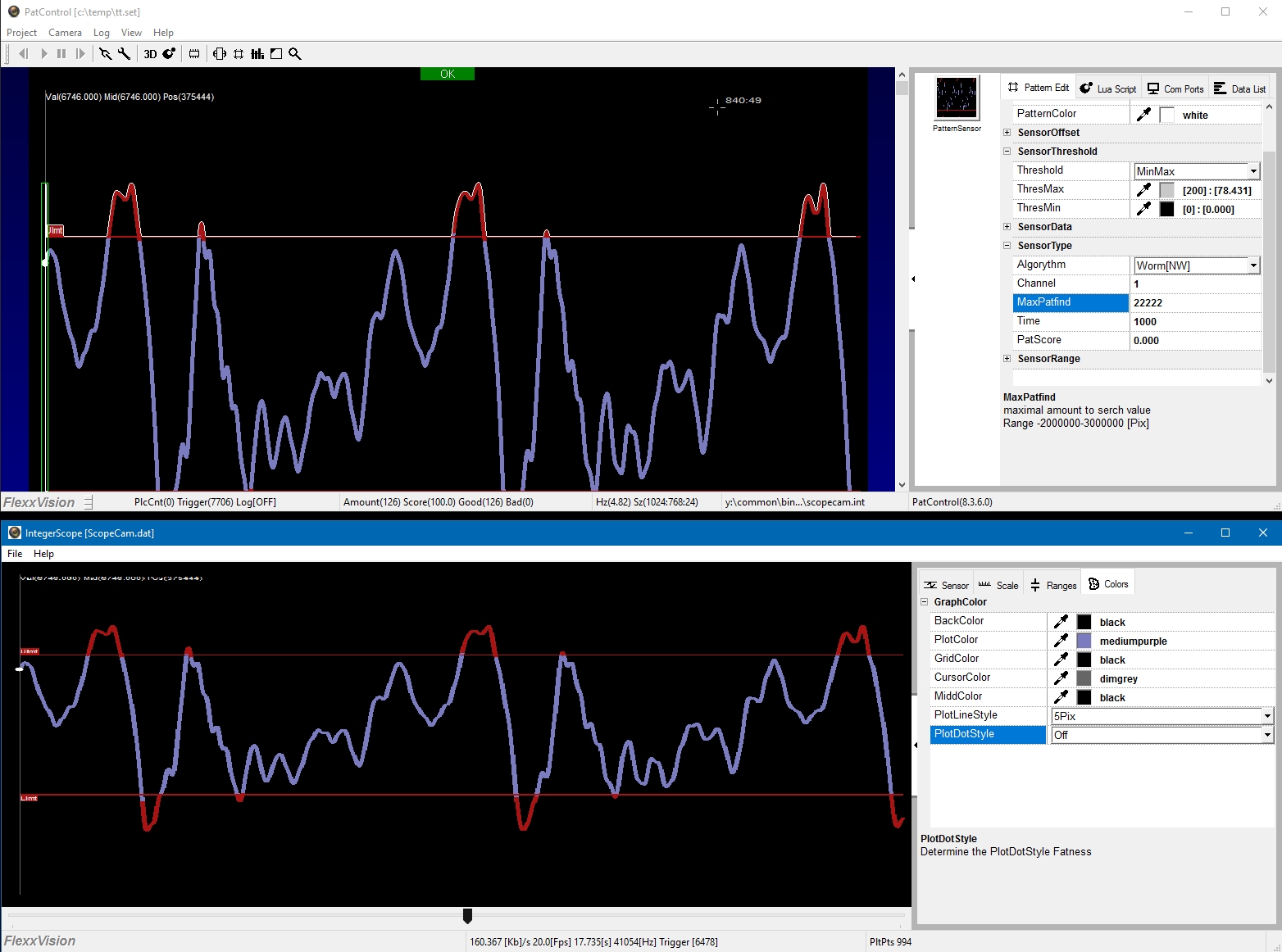

M-Noise Detektion: Oberhalb der Warngrenzen kann eine Untersuchung der Messspitzen besonders schnell erfolgen. Aus der Vektorisierung des Datenstrahls lassen sich Informationen über Form und Amplitude auflösen. Es können beliebige Signalzustände an die Prozessleitstelle übertragen, siehe unter Konnektivität beschrieben.


Winkellage

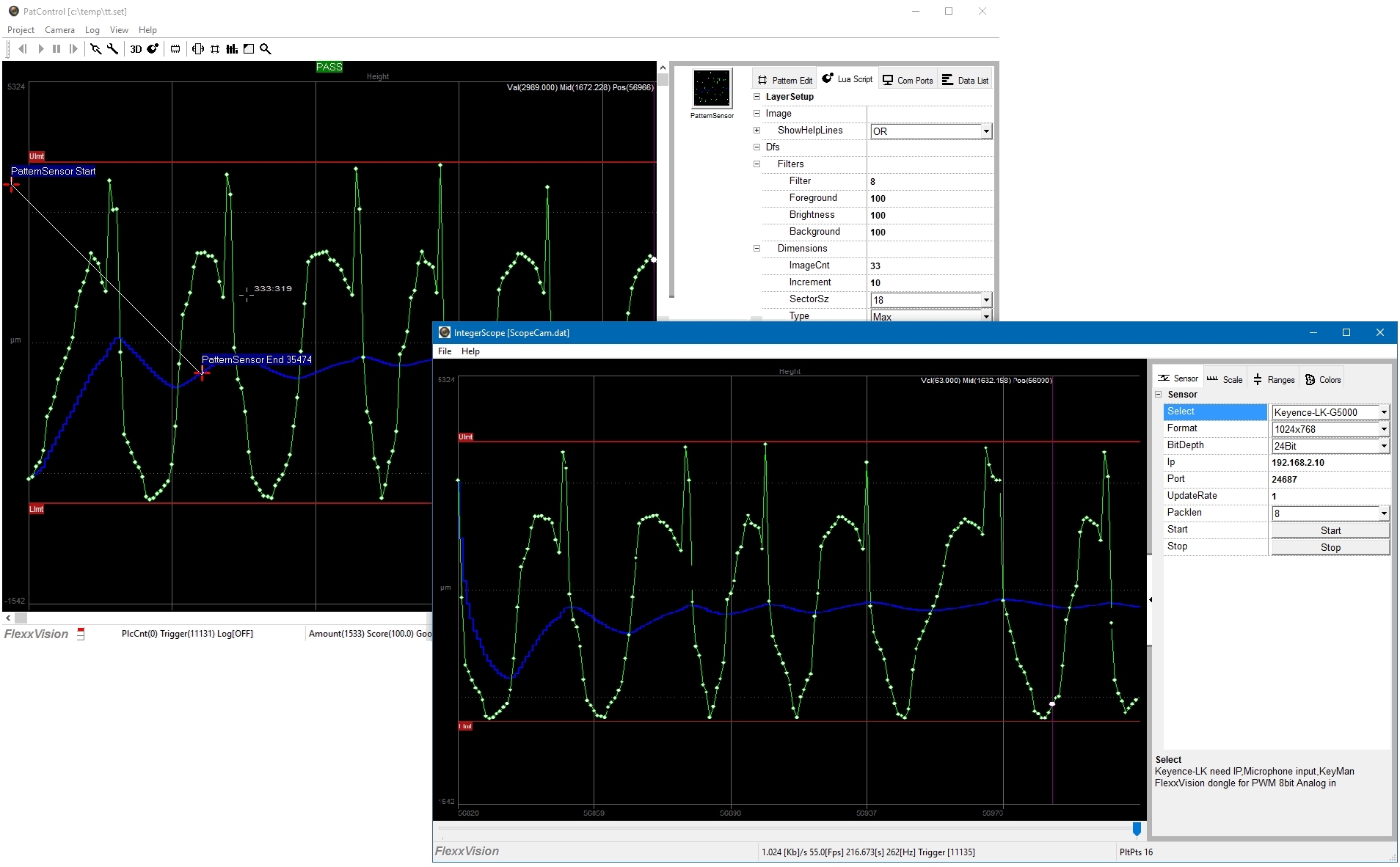

Mit der Lua-Skriptsprache lassen sich Filter erstellen, die den Verlauf einer Wellenform zwischen Messpunkten grafisch darstellen und numerische Ergebnisse liefern.

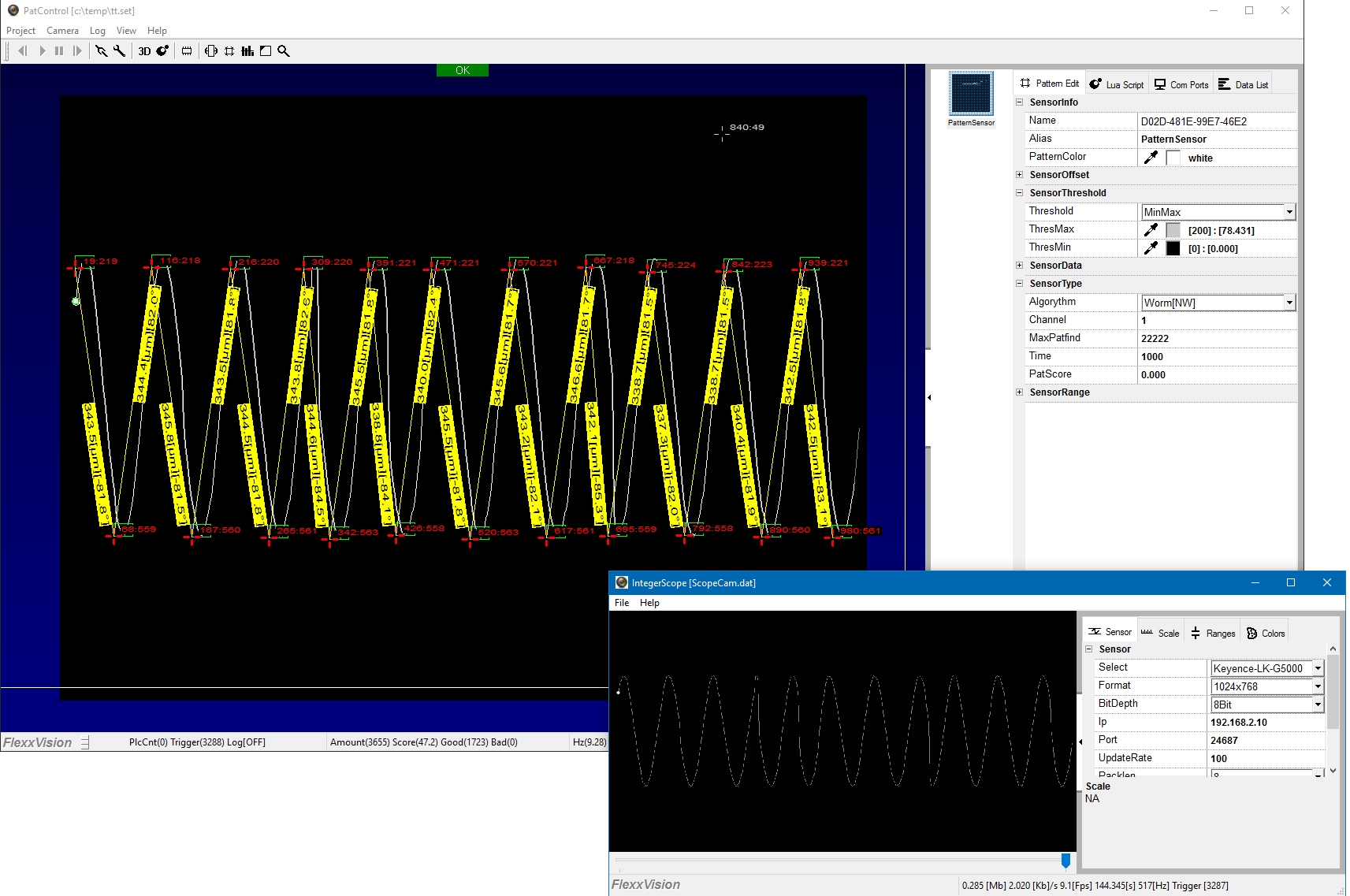

Erkennung der Winkellage in der Frequenz der Amplitude kann über den Formverlauf der Messung jederzeit zur Merkmalsfindung angewandt werden
