und erkannte Objektinformationen schnellstmöglich an eine Prozessleitstelle zu übertragen. Das sind Vorgänge die bisweilen mit hochspezialisierten Einzellösungen und der Beteiligung vieler externer Softwareteile anderer Anbieter ermöglicht wird.

Wenn sich die Erkennungs- Bedingungen einer Maschine verändern weil Teile sich im Zuge der Weiterentwickelung ändern, muss nicht selten die vorhandene Bilderkennung umgebaut oder angepasst werden, Produktionsstopps sind die Folge. PatControl entschärft diese Situation, nicht nur deswegen weil alle Komponenten der Software von FlexxVision entwickelt wurden und keine fremden Softwarekomponenten bis hin zur Prozessleitstellen –Kommunikation Bestandteil des Konzeptes sind, sondern weil es ermöglicht wird zur Produktionslaufszeit ohne Anhalten der Maschinenprozesse Änderungen am laufenden Programm durchzuführen zu können So kann direkt auf die Bilderkennung gewirkt werden ohne kostspielige Maschinenpausen bei jeder Teile -Änderung einzuräumen.

Jeder Ingenieur ist in der Lage mit der eingebauten Skriptsprache LUA eigene Prüfpläne zu erstellen, und auch die Benutzereingabe –Felder für den Operator/Anwender Anzulegen sowie diese mit Hinweistexten transparent darzustellen. Selbstverständlich können wir hier mit langer Erfahrung diese Aufgaben unterstützen, oder ganze Messabläufe in Form angepasster Prüfpläne liefern.

In den folgenden Abschnitten möchten wir die Verfahren und detaillierten Vorgänge der Software –Konfiguration und Prüfplanung beschreiben so dass Sie auch selber befähigt werden mehr Kontrolle über Ihre Prozesse zu erlangen. Das gesamte Konzept der Software ist die freie Konfigurierbarkeit und Anpassungsfähigkeit so dass für fast jede Aufgabe eine Lösung implementiert werden kann.

Die Installation liefert Beispielprojekte aus denen hervorgeht, wie die Prüfplandetails aufgebaut sind, so können daraus eigene Messabläufe abgeleitet werden.

Zudem finden sich im SDK –Bereich Kompilierbare Projekte für die Microsoft Entwicklungsumgebung VisualStudio 2013, die aufzeigen wie mit Ihrer bestehenden Software eine direkte Datenverbindung zum VisionServer PatControl hergestellt werden kann. Die Software ist in der Lage auch autark im Hintergrund abzulaufen und lediglich mit der Prozessleitstelle zu kommunizieren. Oder gänzlich alleine Daten zu erheben, um eine statistische Datenverfolgung parallel zu einem bestehen Vision System zu Qualifizieren.

1.0.1 Systemvoraussetzungen

FlexxVision stellt mit dieser Software erhebliche Systemanforderungen an das 32/64Bit Windows System, bei umfangreichen Rotationsprüfplänen mit Echtzeit 3D –Darstellung.

Aber auch mit geringeren System -Anforderungen bei kleinen Messaufgaben die bereits auf einem 2Kern embedded Schaltschrank -PC ablaufen, kann die Software betrieben werden.

Unterstützte Betriebssysteme:

Microsoft Windows 8

Microsoft Windows 7

Microsoft Windows Vista (SP2)

Hardware Maximal:

3000 MB Arbeitsspeicher

2000 MB freien Festplattenspeicherplatz

Netzwerkkarte (Intel Chipsatz)

3D Leistungs-Grafikkarte (2000 MB)

Intel i7 4-6 Kern 3.5Ghz

Monitor 1920x1200

Sound Mono (Text to Voice via LUA)

Hardware Minimal:

1000 MB Arbeitsspeicher

500 MB freien Festplattenspeicherplatz

Netzwerkkarte (On Board)

2D Leistungs-Grafikkarte (256 MB)(On Board)(3D ist dann offline)

AMD Athlon 2Kern 1.9Ghz

Software:

Microsoft Internet Explorer 9 oder höher

Microsoft Excel (optional)

Microsoft VisualStudio 20013 (optional)

Texteditor (zebu. Ultraedit optional)

TeamViewer (Desktop Fernwartung optional)

1.0.2 Installation von PatControl

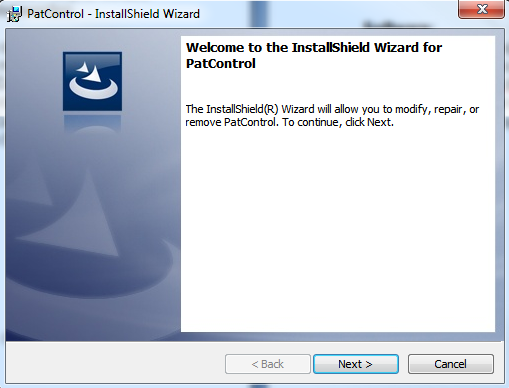

Die Installation erfolgt über einen Standard Windows Installer (InstallShield) der Vorgang

Ist bekannt und Voraussetzung grundliegender Systemhandhabe. Die Datei die alle

Daten enthält lautet PatControl.msi ein Doppelklick löst den Installationsvorgang aus.

Im Anschluss besteht die Möglichkeit den Speicherort konform zu verändern, für Wartung und Support wird die Voreinstellung empfohlen.

Am Ende der Installation wird gefragt, ob die Anwendung gestartet werden soll, dies wird empfohlen da hierdurch weitere Ersteinstellungen im Hintergrund erfolgen, und die Software

Legitimation erfolgen kann.

Für die Deinstallation können sie das Setup erneut anklicken oder im Programme –Menü als auch über die Systemsteuerung Die Software entfernen. Ein Update kann einfach erneut über die bestehende Software installiert werden, das letzte Datum können sie auf unserer Downloadseite entnehmen.

1.0.3 Software Verzeichnisse

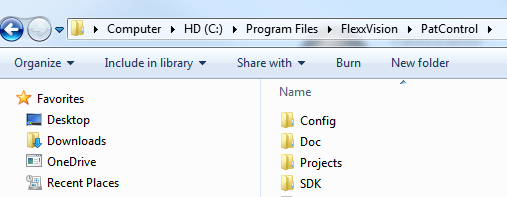

Nach der Installation hat der Setupprozess einige Verzeichnisse am Zielort angelegt.

Das Wurzelverzeichnis der Bestandteile trägt den Namen FlexxVision und darin

befindet sich Verzeichnis das den Produktnamen darstellt PatControl

Folgende Verzeichnisstruktur bildet sich ab:

C/C++ Excel Beispiele

Beispiel Prüfpläne

Dokumente

Kamera Initialdateien

Insbesondere das Verzeichnis Config enthält die Dateien die notwendig sind um eine Kamera auszuwählen, der Vorgang wird unter Kameras beschrieben

Im Verzeichnis Doc befindet sich auch diese Dokumentation als PDF Datei.

Das Verzeichnis Projects enthält viele Beispiele und Bilder/Videos zum nachstellen von Prüfplanungen mit Skripten für LUA und benutzerdefinierte Parameterbäume.

Im Verzeichnis SDK finden sich Beispiele für die Integration der Software PatControl in bestehende Projekte, auch ein Excel VBS Beispiel ist dabei um Logbuchdateien zu visualisieren es wird empfohlen diese für die Logbücher einzusetzen.

Für die Herstellung eines eigenen Prüfplanes kopieren sie ein Beispiel das am besten für Ihre Aufgabe geeignet scheint, und arbeiten sie mit dieser Kopie. Dies gilt generell auch für die Kamera Initalisierungsdateien.

1.0.4 Software Legitimation

Die Softwarelegitimation erfolgt nur in der freien Version, bei einem Programmstart wird die Software einen Dialog anzeigen indem sie Ihren Software –Schlüssel eingeben den sie über die Online Registrierung per E-Mail erhalten haben.

Ohne diese Legitimation funktioniert PatControl dennoch, und fragt gelegentlich nach einer Registrierung .

Softwareschlüssel Eingabe

Nach einem Klick auf Accept wir der der Request über den Standard WebPort 80 an den FlexxVision Server übertragen und dort die Software in einer Datenbank verzeichnet.

Wir wissen dass in einer Produktionsstätte oder im Prüffeld keine Verbindung zum Internet besteht, und bieten für die Vollversion einen Dongle von Wibu KeySystems an, dem führenden Hersteller von Softwarelegitimationen. Den Dongle können sie separat über das Kontakt -Formular oder per E-Mail sowie telefonisch anfordern um damit die Software gegen Rechnungslegung zu erwerben. Den Lizenzdialog können sie auch später über das Menü

Erreichen.

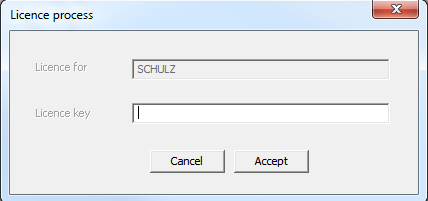

Lizenz -Dialog aufrufen

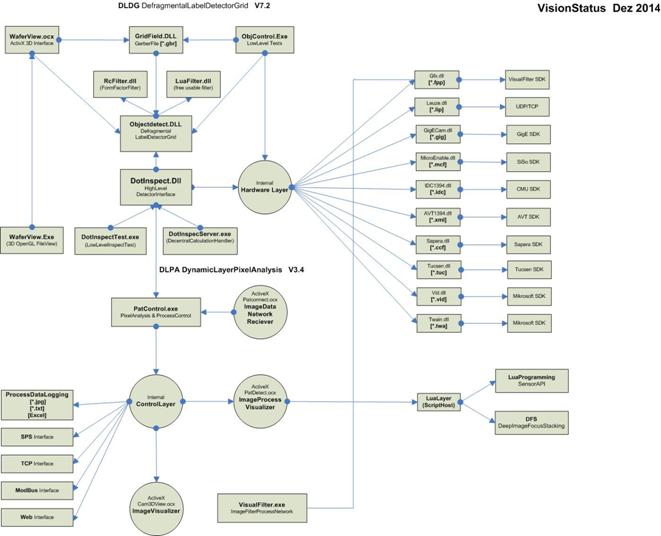

1.0.5 Prinzipbeschreibung

PatControl ist eine Bildverarbeitungssoftware die Merkmale in Bildern erkennt und diese als Ergebnis auf eine angeschlossene Hardware ausgeben kann.

Als Datenquelle werden Bildgebende -Geräte unterstützt wie Digitalkameras, Scanner, Bilddateien und Videos. Verzeichnisse mit Bildern werden ebenso als Geräte verstanden, und ermöglichen früher aufgenommene Fotografien seriell erneut abzuspielen.

Ein Bildgebendes -Gerät liefert an PatControl einen Trigger, die Dimension (Höhe,Breite,Bittiefe) und eine Bildnummer sowie die Pixelbitmap.

Die gesamte Ablaufsteuerung wird über den Bildtrigger ausgelöst, jedes neue Bild stößt einen dazu angelegten Prüfplan an, der durch den Benutzer festgelegte Informationen auf die verfügbaren Pixelsensoren anwendet.

Pixelsensoren sind Messoperationen die auf das Eingangsbild wirken, und Informationen über die Eigenschaften eines Bildbereiches liefern.

Die Pixelsensoren werden mit der Skriptsprache LUA aufgerufen, und ermöglichen

durch umfangreiche Parametrisierung der Funktionen auf unterschiedlichste Anforderungen in einem Messbild zu reagieren.

Nachdem im LUA -Skript die nötigen Informationen beschafft wurden, können

diese auf die grafische Darstellung des Messbildes übertragen werden um die

entsprechenden Bereiche in der Ansicht für den Betrachter markiert anzuzeigen.

Die Übertragung der grafischen Informationen sowie die damit verbunden Steuer und Regelausgänge werden über Ergebnispakete transportiert genannt Patterns, die auch zur Namensgabe der Software beitrugen.

Die für jede Messung benötigten Parameter des Anwenders, stammen aus einem

vom Prüfplaner definierten XML-Parameter -Baum. Hier können Felder des Prüfplans angelegt werden, z.B. für Eingriffsgrenzen Warngrenzen Schwellwerte und Bemaßungen. Diese Informationen können während des Betriebes erfolgen Änderungen wirken direkt auf den LUA-Skript-Prüfplan zur Prozesszeit ohne die Anlage anhalten zu müssen.

Ein Prüfplan besteht aus folgenden Bestandteilen.

1) Kamera/Bild/Video –Geräte -Initialisierungsdatei.

2) Standard-Setupdatei als Bindeglied für die Kommunikation. *.set

3) Benutzerdefinierter Parameter -Baum. *.xml

4) Lua –Skript. *.lua

2.0.0 Hardware Kommunikation

Mit der Weiterleitung von Messergebnissen auf die Peripherie z.B. Prozessleitstellen

von Siemens (SPS) oder FeldbusController (WAGO750) ist die Software einsatzfähig für die industrielle Messtechnik. Zusätzlich werden auch TCP Protokollverbindungen unterstützt. Es ist auch möglich direkt aus dem LUA –Interface eine Serielle RS232/432 Verbindung mit einem Mikrocontroller herzustellen.

Datenverbindungen werden in der Datei *.set eines Prüfplans definiert, indem dort

Die Verbindungsinformationen IP-Adresse und Port eingetragen werden. Für die SPS Verbindung werden zudem noch der SpsSockel sowie die Datenbausteinnummer definiert.

Prozessrelevante -Funktionsparameter sind also nur über einen Editor veränderlich.

In der Prüfplankonfigurationsdatei *.set wird unter anderem festgelegt, ob überhaupt eine Benutzeroberfläche dem Operator gezeigt werden soll. Ausgelegt ist die Software als VisionServer der minimiert seine Abläufe im Hintergrund ausführt und von einer übergeordneten Prozessteuerung visualisiert wird. Alle Informationen des VisionServers sind also auf einer Plattform wie z.B. WinCC / VB / Net darstellbar.

Die einfachste Möglichkeit der optischen stichprobenartigen Betrachtung der Messereignisse kann über den integrierten WebServer erfolgen. Wird dieser aktiviert, kann mit jedem „pluginbrowser“ Einsicht auf das letzte Messbild genommen werden.

Für eine Echtzeit -Abbildung des Messbildes, wird die ActiveX Komponente PatConnect in die eigene Anwendung integriert, selbst auf einem Excel-Sheet kann das aktuelle Messbild damit in Echtzeit eingesehen werden, während der VisionServer minimiert arbeitet.

PatConnect verkapselt das SDK-Beispiel PatConnectTest, hier wird genau aufgeschlüsselt wie das Datagramm des VisionServers via C/C++ funktioniert.

In vielen Fällen reicht es aus den VisionServer als getrennte Anwendung mit seinen Darstellungsfähigkeiten ohne weitere Integration des Messbildes ablaufen zu lassen.

Der VisionServer wird über einen eingehenden Kameratrigger angestoßen.

(Es ist nicht vorgesehen das eine Kamera im „Freerun“ unentwegt Bilder sendet, jedem Ereignis geht also im protokolliertem Messablauf ein Trigger der Kamera voraus!)

Der VisionServer benötigt >10[ms] um eine Bewertung des Kamerabildes zu erzeugen und dieses an die Prozesssteuerung zu leiten.

Im Folgenden wird die Kommunikation mit der Siemens Prozessleitstelle S7, dem WAGO750 FeldbusController. und der direkten TCP Verbindung und dessen Visualisierung beschrieben.

2.0.1 SPS-Kommunikation

Für die SPS basierende Kommunikation gilt ein Ablaufplan der bei der Schrittketten- Erstellung der S7 Programmierung zur Anwendung kommt. Weiter unten werden

Die genauen Abläufe des Protokolls dargestellt.

Der VisionServer nimmt nicht teil am Feldbus, sondern schreibt die beschafften

Informationen mit Geschwindigkeitsvorteil direkt in einen Datenbaustein (DB) der S7 pro ausgelösten Messzyklus. Die Kommunikation erfolgt ausschließlich über den TCP-Port. Hier gilt das eine SPS mit TCP-Frontsteckverbindung schneller ist als gleiche mit einem Ansteckmodul.

Die SPS benötigt folgende Strukturdefinition die einen DB überlagert, daher muss der DB in der Projektplanung mindestens 286 Bytes lang sein:

5 x INT = 2Bytes = 10 Bytes

1 x REAL = 4Bytes = 14 Bytes

3 x DWORD = 4Bytes = 26 Bytes

128 x INT = 2Bytes = 282 Bytes

Benötigte DB Size = 282 Bytes

=========

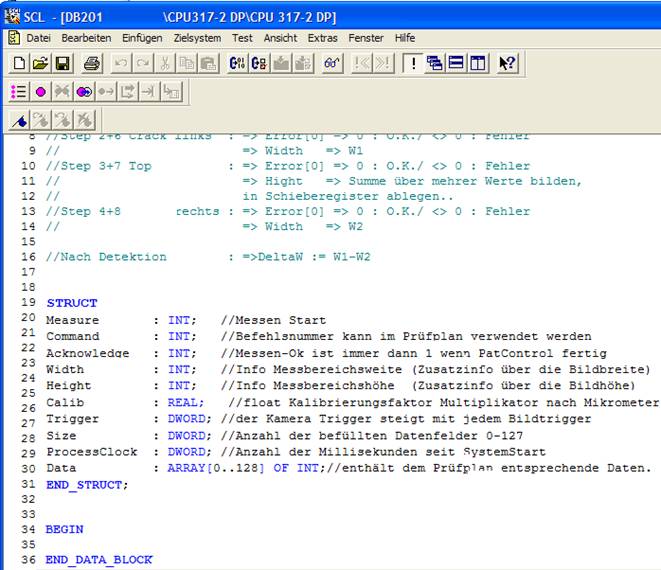

Datenstruktur für einen beliebigen extra angelegten DB(Datenbaustein) :

STRUCT
Measure       : INT;      //Messen Start
Command       : INT;      //Befehlsnummer kann im Prüfplan verwendet werden
Acknowledge   : INT;        //Messen-Ok ist immer dann 1 wenn PatControl fertig
Width         : INT; //Info Messbereichsweite (Zusatzinfo über die Bildbreite)
Height        : INT;    //Info Messbereichshöhe (Zusatzinfo über die Bildhöhe)
Calib         : REAL; //float Kalibrierungsfaktor multiplikator nach Mikrometer

Trigger       : DWORD;    //der Kamera Trigger steigt mit jedem Bildtrigger
Size          : DWORD; //Anzahl der befüllten Datenfelder 0-127
ProcessClock : DWORD;          //Anzahl der Millisekunden seit SystemStart

Data : ARRAY[0..128] OF INT;//enthält dem Prüfplan entsprechende Daten.

END_STRUCT;

Diese Datenstruktur muss 1:1 kopiert und in einem Funktionsbaustein untergebracht werden. Der Speicherbereich des DB(n) kann mit der Struktur überlagert werden um die Datenfelder im Simatic-Manager als Variablen in Echtzeit einsehen zu können. Es ist erforderlich mindestens +1 PG-Gerät in der Konfiguration zu erlauben. Der VisionServer loggt sich als PG in die Prozesssteuerung ein. Nach einem Reset der SPS versucht der VisionServer bei einem Kameratrigger sich erneut einzuloggen ohne dass dieser neu gestartet werden muss.

Im Folgenden wird dargestellt wie eine Projektierung der SPS aussehen kann.

Es werden in diesem Fall 3 DB’s von 3 parallel laufenden VisionServern vereinbart.

DB201 DB202 und DB203 Außerdem wird in Bild 1 gezeigt wo die Anzahl der PG’s voreingestellt wird und wie die Datenstruktur im Funktionsbaustein aussieht.

2.0.2 SPS PG-Anzahl

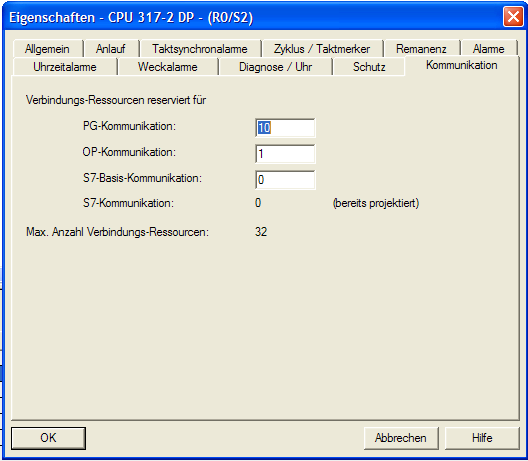

In den SPS CPU-Einstellungen muss die Anzahl der PG –Geräte > 2

sein damit fremde Anrufer akzeptiert werden.

Eigenschaft Simatic –Manager CPU Konfiguration:

Anzahl erlaubter PG -Teilnehmer

Es wird die empfohlen die SPS direkt mit einem Industrie-Splitter zu verbinden damit nicht nur der VisionServer sondern auch Wartungs-Laptops angeschlossen werden können.

Immer weitere Zugriffe wie Datenbank Logger und grafische Visualisierungen reduzieren

die Latenzen, dennoch hat sich die Kommunikation über direkte TCP -> DB Beschreibung

als effektiv erwiesen.

2.0.3 SPS Datenbausteinvergabe

Für jeden VisionServer (dieser kann mehr als einmal ablaufen) wird ein eigener Datenbaustein definiert der mindestens so lang in Bytes ist, wie die Datagramm –Struktur

es vorgibt. Diese DB’s können dann aus einem Funktionsbaustein gelesen/beschrieben werden.

Eigenschaft Simatic –Manager Projektierung:

SPSBaustein

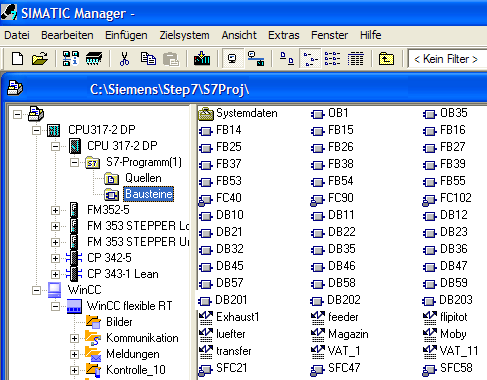

Angelegte Datenbausteine für die VisionServer -Kommunikation

2.0.4 SPS SCL-Datagramm Vereinbarung

In einem Funktionsbaustein kann die oben beschriebene Datagramm –Struktur zur Kommunikation mit den VisionServern angelegt werden, jeder Prüfplan enthält in der Datei *.set die Nummer des DB’s in den dieser schreiben/lesen wird.

Eigenschaft Simatic –Manager Funktionsbaustein:

Datentype und Variablen -Definition. Ein INT hat in der SPS 16Bit entsprechend liefert der VisionServer 16Bit Integer’s

Strukturdefinition in einem SCL Baustein

Ende Strukturdefinition

2.0.5 SPS-Einstellungen am VisionServer

Der VisionServer wird durch seine Prüfplandatei die mit *.set endet für die SPS-Konfiguration passend zu den obigen Beispielen wie folgt konfiguriert.

In der Datei finden sich unter dem Schlüssel [Frameinfo] folgende Einträge die angepasst werden müssen.

[FrameInfo]

SpsChan = 201 //Der Datenbaustein für R/W

SpsIp = 192.168.2.100 //Die IP der SPS im Intranet

SpsSlot = 2 //Der Slot für PG-Geräte normal = 2

SpsAccon= 0 //DELTALOGIC AGLink Unterstützung

Über den Schalter SpsAccon=1 kann optional die Unterstützung der SPS-Kommunikation über das AGLink-Interface erfolgen.

Diese externe Software benötigt einen vom Hersteller Gelieferten Dongle für das WIBU –System.

Alternativ dazu kann die im Setup befindliche AGLink.dll durch die AGLink-Demo.dll ausgetauscht werden um die Verbindung ohne einen Dongle zu testen.

Nach dem speichern der Prüfplankonfiguration *.set und dem Neustart des VisionServers wird dieser versuchen die Verbindung herzustellen.

Betrachten sie während der Verbindung/Messvorgänge die

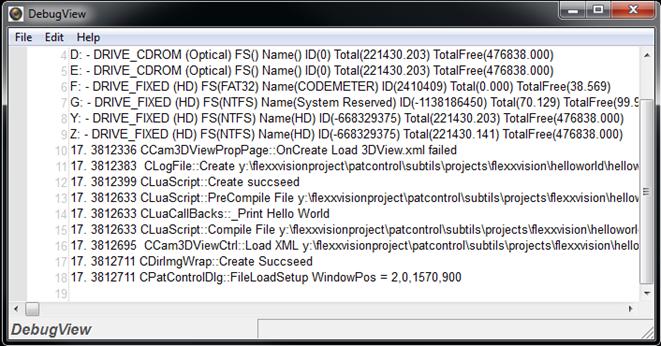

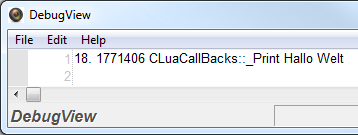

Debug-Ausgaben mit dem Tool DebugView.exe aus dem Installations-Verzeichnis.

2.0.6 SPS-Protokollablauf

Ist die Verbindung hergestellt, und eine Kamera angeschlossen die im Triggerfall bereits jetzt ein Bild auf dem VisionServer abbildet, kann eine Kommunikationsschrittkette in einem Funktionsbaustein wie folgt angelegt werden:

1) Sps setzt Measure = 1 //Prüfplannummer

2) Sps setzt Command = 0 //freier Hilfsparameter für Prüfplanung

3) Sps Triggert Kamera //VisionServer bekommt jetzt ein Bild

4) VisionServer setzt Measure = 0 //Bestätigung für Trigger erhalten

5) Sps setzt Acknowledge = 0 //VisionServer darf DB beschreiben

6) VisionServer setzt Acknowledge = 1 //VisionServer hat DB fertig beschrieben

Nach Schritt (6) hat der VisionServer alle Daten bereitgestellt, nicht nur daran zu erkennen das Acknowledge auf 1 steht sondern auch das das Datenfeld ProcessClock immer einen

Anderen Wert enthält als zuvor. Das Datenfeld Size gibt Auskunft wie viele der möglichen

127 Werte gesetzt wurden. Der Eintrag Data[0] ist ein Generalmarker für Messfehler, ist

dieser Wert > 0 wurde ein Messfehler festgestellt oder das Teil ist nicht bewertbar bzw. Fehlerhaft. Ein Wert von Data[0] = 0 besagt das die Messung erfolgreich war und alle

Dateninhalte den Prüfbedingungen entsprechen.

Je nach Umfang des Prüfplans ist mit folgenden Latenzen zu rechnen:

(3) – (4) 1 - >5[ms]

(4) – (6) 10 - >100[ms]

Wie die Daten vom VisionServer aufgestellt werden wird im Kapitel LUA-Prüfplanung beschrieben.

2.0.6 WAGO FeldbusController 750 (MODBUS)

Für die Kommunikation mit dem FeldbusController 750 wird das Protokoll durch die Modbus -Adressierung verkapselt. Die Kommunikation funktioniert in dieser Fassung ausgehend. Es können IO-Ports der Breite 8 und 16 beschrieben werden, das Ausgeben analoger Messwerte im 16 Bit Modus ist möglich. Die maximale Busbreite beträgt 128 WORDS(16Bit)

Das entspricht z.B. 16 x 8Bit IO Module oder 8 x 16Bit Analogmodule.

Die Module die der VisionServer verwendet sollen zuerst auf der Hutschiene gesteckt werden. In der Folge : Digital -outputs ’s vor Analog -outputs.

Folgende Module werden unterstützt:

1) 750-536 Digital Ausgang x8

2) 750-563 Analog Ausgang 2x16

Andere Module wurden nicht dauerhaft getestet.

1.1.1 MODBUS-Einstellungen am VisionServer

Der VisionServer wird durch seine Prüfplandatei die mit *.set endet für die Modbus-Konfiguration wie folgt konfiguriert.

In der Datei finden sich unter dem Schlüssel [Frameinfo] folgende Einträge die angepasst werden müssen.

[FrameInfo]

Modport = 502 //Standard Modbusport

SpsIp = 192.168.2.100 //Die IP des Feldbuscontrollers

Nach dem speichern der Prüfplankonfiguration *.set und dem Neustart des VisionServers wird dieser versuchen die Verbindung herzustellen.

Betrachten sie während der Verbindung/Messvorgänge die

Debug-Ausgaben mit dem Tool DebugView.exe aus dem Installations-Verzeichnis.

Wie die Daten vom VisionServer aufgestellt werden wird im Kapitel LUA-Prüfplanung beschrieben.

2.0.7 TCP-Kommunikation

Für die Kommunikation mit einem oder mehreren Teilnehmern über TCP unterliegt der Datenaustausch einer protokollierten Verbindung, in der ein Datagramm (Datenstruktur) beidseitig ausgetauscht wird. Die Struktur hat dieselbe Form wie schon im Thema SPS dargestellt, bildet sich aber für den C/C++ Programmierer wie folgt ab:

typedef struct ProcessStatus

{

short Measure; //StartMeasure

short Command; //Command

short Acknowledge; //MeasureReady

short Width; //Detect Width

short Height; //Detect Width

float Calib; //calibfactor multipiler

DWORD Trigger; //Systemtime after restart

DWORD Size; //amount of transfered elements

DWORD ProcessClock; //ProcessClock

short Data[DATALEN];//Different datas

}PRCSTAT;

Die Kommunikation über diese Datenstruktur mit dem VisionServer wurde bereits auf Kleincomputern ARM unter Linux implementiert sowie über einen in Windows erstellten Klienten. Beide Beispiele befinden sich im SDK der Software und werden dort im Detail genau dargestellt. Eine direkte Kommunikation erfordert die Implementierung der dortigen

Beispiele.

Über das Datagramm werden also nicht nur die Messdaten des VisionServers übertragen sondern auch ein Signal das anzeigt das alle folgenden Daten mit der Länge Size Bestandteil eines JPEG komprimierten Bildes sind.

Das Signal das zum Empfang eines bevorstehend anliegenden Bild -Datenblockes hinweist tritt auf wenn Command = -1 ist. Ab dann gilt das Size Bytes gelesen werden müssen bevor der nächste Datenblock wieder dem Datagramm entspricht.

Es ist möglich mit einer nur vom System begrenzten Anzahl von Anrufern auf diese Daten zuzugreifen da sie an alle verbunden Teilnehmer ausgesendet werden. Verbindlich getestet in der Produktion wurden drei Klienten.

Das Datenfeld Calib enthält einen durch den Prüfplaner hergestellten Kalibrier-Multiplikator mit dem es möglich ist von Pixel auf Mikrometer umzurechnen alle Daten werden also als Pixel Aus dem Verhältnis Width : Height geliefert. Um einen Messwert aus Data[n] in Mikrometer umzurechnen gilt:

X = XMesswert * Calib
Y = YMesswert * (1 + ( 1-(Height/Width) )) * Calib

Dem Server kann mit dem Text "SENDIMG=1" mitgeteilt werden, das Bilder gesendet werden sollen, außerdem kann mit "TESTPLAN=3" festgelegt werden das z.B. Prüfplan 3 für den folgenden Trigger aktiviert werden soll, diese Nachrichten können zu jeder Zeit übermittelt werden. Rotationsprüfpläne werden unten noch beschrieben.

2.0.8 TCP-PatConnect

Für WinCC / Basic / Net oder Excel VBS -Programmierer gibt es eine Verkapselung der Beispiele aus dem SDK zu einer ActiveX -Com basierenden Lösung, mit der eine TCP Verbindung ohne detaillierte Programmierung in C/C++ hergestellt werden kann um das Echtzeitmessbild in eigenen Anwendungen verwenden zu können. In Excel kann Über das Menü- Einfügen/Object eine Liste verfügbarer im System registrierter ActiveX Objekte geöffnet werden In der sich das Objekt PatConnect befindet. Hier kann die Methode Connect verwendet werden, um eine Verbindung zum laufenden Messbild herzustellen.

1.2.2 TCP-WebServer

Alternativ kann auf das Messbild und auch auf die Konfiguration des Prüfplans über einen eignen WebServer zugegriffen werden. Somit wird ermöglicht Stichprobenartig das letzte Messbild und die dazugehörigen Prüfplan-Felder aus dem Benutzer definierten Parameter Baum einzusehen und zu verändern. Jeder Prüfplan verfügt über das Verzeichnis Web indem eine Freiland editierbare Version einer HTML Seite namens index.htm vorliegt in der

der Inhalt beliebig erweitert werden kann. Die Datei Setup.htm wird bei jeder Eingabe im Benutzerdefinierten Parameterbaum neu erzeugt, ein Editieren hat also keine Auswirkung da diese Datei immer überschreiben wird. Wenn ungültige Seiten auf dem Webserver aufgerufen werden wird die Fehlerseite error.htm angezeigt.

1.2.3 TCP-Einstellungen am VisionServer

Der VisionServer wird durch seine Prüfplandatei die mit *.set endet für die TCP-Kommunikation wie folgt konfiguriert.

In der Datei finden sich unter dem Schlüssel [Frameinfo] folgende Einträge die angepasst werden müssen.

[FrameInfo]

Tcpport = 888 //Port auf dem der VisionServer wartet

Webport = 8080 //alternativ mit Webserver oder 0 kein Webserver

Nach dem speichern der Prüfplankonfiguration *.set und dem Neustart des VisionServers wird dieser auf eingehende Verbindungen von Anrufern auf dem jeweiligen Port warten.

Betrachten sie während der Verbindung/Messvorgänge die Debug-Ausgaben mit dem Tool DebugView.exe aus dem Installations-Verzeichnis.

Wie die Daten vom VisionServer aufgestellt werden wird im Kapitel LUA-Prüfplanung beschrieben.

2.1.0 Kameras

PatControl unterstützt zu fast jedem bekannten Verfahren eine oder mehrere Kameras,

dennoch kommt es vor, dass einige Hersteller eigene Verfahren herleiten oder bestehende Verfahren sich ändern. Aus diesem Grunde werden alle Bildgebenden Geräte auf

5 Eigenschaften reduziert die diese alle gemeinsam haben. Dadurch ist es möglich, PatControl von den unterschiedlichen Verfahren zu isolieren, und für jede Gruppe eine eigene Handhabe in einer *.DLL zu implementieren. Auch nachträglich oder auf Kundenwunsch können neue Systeme einfach zu den bestehenden hinzu Integriert werden.

Gemeinsamkeiten aller Geräte:

1) Optionen Dialog

2) Trigger an/aus

3) Bilddimension

4) Bildinformation

5) Reset

Diese 5 Grund Eigenschaften vermutet PatControl hinter jeder Bildquelle dazu gehören auch Bilder, Videos und Verzeichnisse mit Bildern. Im Folgenden wird jede Gruppe der

bekannten Geräte erklärt. Es gibt noch eine weitere wichtige Gemeinsamkeit, alle Hersteller liefern für Ihre Geräte nicht nur einen Treiber sondern auch ein SDK -(SourceDevloperKit) um die Geräte öffnen und Benutzen zu können.

Diese SDK’s werden von FlexxVision in *.DLL’s verkapselt. Außerdem haben alle Hersteller eine sog. API-Anwendung die eine Konfigurationsdatei, in der alle Einstellungen verzeichnet sind speichern kann. Diese enden mit einer vom Hersteller vergeben Dateiendung anhand PatControl entscheidet welche DLL zu dieser Endung passt.

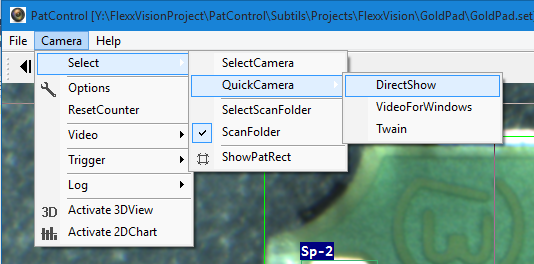

Zum öffnen einer Kamera verwenden sie das Menü/Camera/Select/SelectCamera

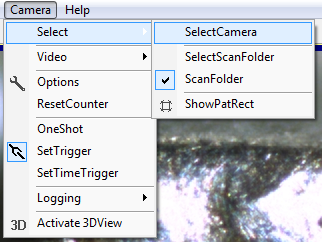

PatControl Menü:

SelectCamera

Beachten sie die Möglichkeit im Dateidialog die Erweiterungen unten rechts zu öffnen.

2.1.1 Unterstützte Kamera-Systeme

1) CameraLink (Dalsa,SiliconSoftware,ViewWorks)

2) FireWire (1394 Allied Sony u.a)

3) CMU (1394 Digital Camera Driver)

4) GigE (Network Protokoll Overlay)

5) USB (VideoForWindows [VWF])

6) Twain (Scanner aller Hersteller)

7) FolderScan (Bilder werden via Folderscan als Kamera verstanden)

8) EdiMax (IP-WebCam)

9) DeskCam (DesktopVideoCapture)

10) AVI,MPG,JPG,BMP,TIF,GIF (Dateien die als Kamera verstanden werden)

11) LIP (Leuze LPS36/EN 3D Geometriesensor via UDP)

12) TUC (Tucsen USB-Kamera Unterstützung HS/TS131/130HC)

13) VisualFilter (ImageProcessFilterNetwork)

14) DShow (DirectShow 9)

Kameras werden über Ihre Dateiendung ausgewählt, im Verzeichnis Config der Installation befinden sich zu den beschrieben Typen die entsprechenden Beispieldateien.

Im Folgen werden die unterschiedlichen Systeme in dieser Folge genauer erklärt und auf jeweilige Einzelheiten eingegangen. Neben dem Titel, wird die Dateiendung aufgeführt über die PatControl die Hardware identifiziert und öffnet.

QuickCamera Windows unterstützt 3 Arten von bildgebenden Geräten direkt, es ist möglich ohne besondere Konfiguration eine angeschlossene Kamera für DirectShow,Twain oder VFW „schnell“ zu öffnen, über den Menupunkt: Camera/Select/QuickCamera:

2.0.2 CameraLink [*.CCF] [*.MCF]

CamerLink ist ein Industrie-Standard der auf FrameGrabber basiert, hiermit ist es möglich erhebliche Datenmengen direkt in den Arbeitsspeicher über das PCIe Bussystem zu schreiben. Nur so können derartige Datenmengen über LVDS(LoVoltageDifferentSignal)

sicher übermittelt werden. Hier werden zwei Anbieter unterstützt zum einen SiliconSoftware

die ihre Konfigurationsdateien mit der Endung *.mcf speichern und Teledyne –DALSA

die als Dateiendung *.ccf verwenden. Eine derartige Kamera wird also mit deren Firmware genau spezifiziert und Parametrisiert. PatControl öffnet diese fest eingestellten Systeme und ermöglicht es nicht auf deren Parameter zu zugreifen. Dies ist für die Betriebssicherheit ein wichtiger Faktor die Hardware nicht während des Messbetriebes verstellen zu können.

2.0.3 Allied Vision FireWire(1394) [*.XML]

Liefert neben dem SDK -FirePackage auch ein Konfigurations- Tool mit dem einige Grundfunktionen auf dem Flashspeicher der Kamera abgelegt werden. Diese Informationen bleiben auch über die Stromlosigkeit erhalten, während einige andere Parameter wie Shutter und Gain über einen von PatControl bereitgestellten Dialog verändert werden können.

FireWire-Kameras von AlliedVision bilden sich als Netzwerk von Kameras ab, so können z.B. auch mehrere Kameras in einem System zum Einsatz kommen. Nach der Konfiguration mit der FirmWare SmartView.exe aus der FirePackage werden die Einstellungen gespeichert, hierfür wird von diesem Programm eine Datei mit der Endung *.xml erzeugt in der vor allem die eindeutige ID der Kamera zu finden ist: GUID="A57023A0F8CA7" Sollte die Datei leer sein oder die GUID nicht existieren, wird die zuerst gefundene Kamera aus dem 1394 Netz verwendet.

2.1.4 CMU FireWire(1394) [*.IDC]

CMU 1394 Digital Camera Driver ist ein Universaltreiber der alle 1394 Kameras ohne deren spezielle FirmWare ansprechen kann. So können auch Digitalkameras aus dem Consumer -Bereich einfach mit PatControl z.B. am Mikroskop verwendet werden, auch Industrie-Kameras von AlliedVision werden so alternativ unterstützt. Dabei ist kein Zugriff auf die "Future‘s" der jeweiligen Hardware möglich. Diese müssen vorher mit der jeweiligen Firmware als UserSet im Flashspeicher der Geräte hinterlegt werden. In der dazugehörigen Datei *.idc wird lediglich ein handerstellter Eintrag hergestellt der Auskunft über das zu verwendende Bildformat ermöglicht.

Inhalt der *.idc Datei:

Board = 0 //Welche der gefunden Kameras

Format = 7 //Freies Bildformat 7

Mode = 0 //Na

Bpp = 24 //Bittiefe

2.1.5 GIGE (Network Protokoll Overlay) [*.GIG]

GigE -Kameras werden bisweilen nur von Herstellern unterstützt, die das SDK

mit der Parametersoftware SampleViewer.exe enthalten. Dieses Tool erzeugt eine Parameterdatei mit der Endung *.gig und kann nur dann von PatControl verwendet werden, wenn alle Einträge gemäß des Formates enthalten sind. Außerdem ist es erforderlich eine auf IntelChipsatz basierende Netzwerkkarte im System vorzuhalten die mit einem sog. Protokolloverlay hohe Übertragungsraten gewährleistet. Da nun die Bilder als gepufferter Stream eintreffen war es bei Substrat -Scannern nicht möglich auf einer Trigger folge die dazugehörige Anzahl von Bildern mit der Aufnahmeposition zu synchronisieren.

2.1.6 TWAIN (Scanner aller Hersteller) [*.SCA]

TWAIN ist ein 1992 von den Unternehmen Aldus Corporation, Eastman-Kodak, Hewlett-Packard und Logitech festgelegter Standard zum Austausch von Daten zwischen Bildeingabegeräten (Scanner, Digitalkameras etc.) und Programmen für Microsoft Windows und Apple Macintosh. Die Dateiendung *.sca signalisiert PatControl zu versuchen das Scanner-Systeminterface zu öffnen, und bietet über das Menü Camera/Options erweiterte Einstellungen der jeweiligen Hersteller.

2.2.4 Microsoft DShow (DirectShow) [*.DXS]

Das VFW Interface von Microsoft wurde insbesondere ab Windows 10 durch

DirectShow abgelöst. In der Steuerdatei mit der Endung *.dxs kann die zu öffnende Gerätenummer die Auflösung und ein Zeitschlitz angegeben werden. Die DirectShow

Wiedergabegeschwindigkeit kann durch Angabe des Zeitwertes PollTime in der *.dxs Datei

verlangsamt oder beschleunigt werden. (Voreingestellt 10Millisekunden).

Inhalt der Steuerungsdatei *.dxs

[Camera]

Id=1 //Nummer der Kamera

PollTime=10 //Zeitschlitz zur Bildratenanpassung

Width=640 //Bild soll breite

Height=480 //Bild soll Höhe

Bpp=16 //Anzahl der Bits pro Pixel

Sollte die Auflösung Width/Height/Bpp nicht bei der Iteration der Kamera gefunden

werden können diese aus dem DebugView nach dem öffnen der Kamera eingesehen

oder über den Property Dialog neu ausgesucht werden. Es wird sonst die Standard

Auflösung der Kamera bevorzugt.

2.1.7 FolderScan (PatControl eigenschaft) [*.*]

Wird versucht eine Kamera ohne Dateiname zu öffnen verwendet PatControl den FolderScan, dies bedeutet das ein Verzeichnis iteriert wird und alle darin vorkommen Dateien als Bildquelle sequentiell als virtuelle Kamera dem System „vorgespielt“ werden.

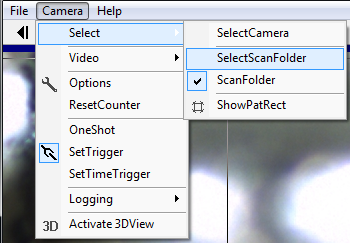

Zum öffnen der FolderCam verwenden sie das Menü/Camera/Select/SelectScanFolder

PatControl Menü:

Diese Eigenschaft kommt insbesondere zur Anwendung, wenn durch das Logbuch(Logging) Raw -unkomprimierte Bitmapbilder in das Logbuchverzeichnis optional geschrieben wurden.

Es kann ein ganzer Durchgang von Messungen wieder historisch korrekt abgespielt werden, um eine Prozessoptimierung oder Diagnose durchführen zu können auch ohne die Messvorrichtung/Maschine in der Nähe haben zu müssen.

Weitere Details unter Data-Logging.

2.1.8 EdiMax (webipcam) [localhost:port]

Erwartet als Dateiname eine IP -Adresse und öffnet dann eine Edimax IP-WEB-Camera.

Diese Art von Kameras haben kein standardisiertes Verfahren zur Ansprechung, hier

wurden Datenpakete direkt aus dem JPG –Stream wieder in Einzelbilder zurück gewonnen.

Dieser Kameratype ist nur unter Vorbehalt unterstützt. Auf Anfrage können hier jedoch Kundenspezifische Integrationen durchgeführt werden.

2.1.9 DeskCam (WindowsDesktopCapture) [*.win]

Es ist mit diesem Kameratype möglich den Desktop als Kamera zu verwenden und ständig das Bild nach PatControl zu überbringen. Dies kann für Wartung oder Diagnose -Zwecke verwendet werden, auch Kamerabilder für die keine Behandlung vorliegt können so erfasst werden. Im Zusammenhang mit dem Webserver kann so der Arbeitsplatz grafisch übertragen, und auf einer HTML –Seite abgebildet eine Fernbetrachtung ermöglichen.

2.2.0 Microsoft VFW (VideoForWindows) [*.VID]

Auch moderne USB-Web -Kameras liefern heute mit CMOS-Sensoren akzeptable Bilder die auch für die Bildverarbeitung verwendet werden können. Die Einschränkung sind starre Optiken und ein höheres Rauschverhalten, oder Betriebsparameter die nach der Stromlosigkeit verloren gehen. Dennoch ist VFW eines der ältesten Windowsartefakte auf der schlussendlich auch andersnamige Interfaces wie DirectShow basierten. Oft werden Kameras über USB2.0 mit horrenden Auflösungen angeboten, dies ist jedoch eine Filtertechnik die per Software auf der Rechnerseite erreicht wird. Die Sensorgröße ist meist 1/8“ und liefert selten mehr als 640x480 physikalische Pixel.

2.2.1 AVI MPG JPG BMP TIF GIF (Bild und Videodateien) [*.*]

Bilder sowie Videos vom Type AVI oder MPG können als Kamera über ihre jeweilige Dateiendung geladen werden. PatControl findet dann alle Eigenschaften einer Kamera in diesen Daten, auch der Trigger im Zusammenhang mit vor/rück tasten wirkt auf die Verarbeitung.

Wird ein Bild geladen so wird der Prüfplan nur einmal angestoßen, gerne möchte man dass dieser ständig mit diesem Bild aufgerufen wird. In diesem Fall kann der Bild –Trigger abschaltet werden. und es wird damit erreicht dass das Bild ständig an den Prüfplan übermittelt wird. Dies gilt auch für ein Video -Bild das gerade auf Pause steht.

Trigger und Vor/Rück/Pause wird weiter unten beschrieben.

2.2.2 Leuze LPS36/EN (3D Geometriesensor) [*.LIP*]

Die 3D –Sensoren von Leuze liefern über die Lasertriangulation z.B. 100 Zeilen/Sekunde

mit 340 WORD Werte an Höheninformation. Diese Daten werden vom ImageWrapper (Kameraverkapselung) als 32Bit RGBA Bild zurück geliefert indem die Messwerte in den

ersten 16Bit untergebracht werden, und im Alphakanal eine Grauwertinterpolation abgespeichert wird. Diese Technik ist nur mit Kundenabsprache für spezielle Lösungen

verfügbar und liefert für die Standardbewertung im Prüfplan nicht ohne Anpassung Daten.

2.2.3 Tucsen (HS/TS131/130HC) [*.TUC]

Ist ein Chinesischer primär Hersteller von Kamerasystemen die in vielen Anwendungen z.B. in der Mikroskopie zum Einsatz kommen. Das Repertoire an Kamerasystemen ist umfassend und es gibt viele verschiedene Treiber und SDK’s einige davon unterstützt PatControl dazu gehören die Kameras aus der HS-Serie sowie die 1.3MP Versionen TS131 und die 130HC.
Kundenspezifische Integrationen von weiteren Versionen sind auf Anfrage jederzeit möglich.

2.2.5 VisualFilter (ImageFilterNetwork) [*.fpp]

PatControl unterstützt pro Anwendung nur eine Kamera. PatControl ist dahin optimiert mehrmals auf dem Desktop in der Taskbar als VisionServer kommunikativ ablaufen zu können, dann auch mit unterschiedlichen Kameras gleichzeitig in jedem Prozess verkapselt.

PatControl verwendet keine direkten Bildfilter vor der Auswertung, dies übernehmen die PixelSensoren intern. Dennoch kann es wichtig sein Bilder vor der Zuführung zur Berechnung über Standard Matrixfilter zu verändern um Merkmale zu verstärken oder abzuschwächen.

In beiden Fällen wirkt VisualFilter.exe Das Programm ist Teil des Setups und kann mehrere Bildquellen miteinander mischen und auch unterschiedlichste Filterketten herstellen. Damit ist es möglich stereografische oder quadgrafische Überlagerungen verschiedener Kameras herzustellen und dessen Bildausgaben weiter durch Bandfilter mit Matrizen zu multiplizieren.

Dies kann so weit gehen, dass ein ganzes Netz von Filterketten hergestellt wird an dessen

Ende ein hoch approximiertes Ausgabebild steht.

VisualFilter.exe ist also ein Editor der das BildProzessFilterNetzwerk abbildet das mit der Maus einfach hergestellt werden kann. Nach dem Speichern in eine *.fpp Datei wird das Netzwerk in eine interne Datenbank abgelegt die über die in der *.fpp Datei stehenden Schlüssel wieder hervorgebracht werden kann, ohne das Programm VisualFilter.exe überhaupt noch einmal starten zu müssen.

PatControl kann das finale Ausgangsbild der Filterkette über die Dateiendung *.fpp als Kamera „verstehen“ und diese Information wie eine normale Kamera weiterverarbeiten.

Im SDK Bereich sind C/C++ Beispiele die verdeutlichen wie mit VisualStudio eine solche Filterkette auch in eigenen Anwendungen integriert werden kann, dort hat man die Möglichkeit auf jede Stufe der Filterkette separat zuzugreifen.

Auch dieses Verfahren ist nicht starr und kann durch Kundenwünsche ergänzt werden.

Dies betrifft alle Komponenten von PatControl.

Bildnetzwerk als Virtuelle Kamera, das Verfahren wird im Anhang beschrieben

Projektierung mehrerer virtueller Kameras als Bildnetzwerk.

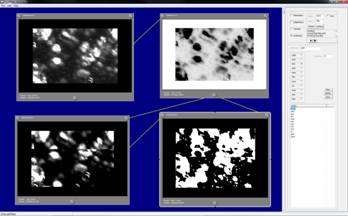

VisualFilter

3.0.0 Bild Kontrolle

Unter Bild Kontrolle versteht PatControl die klassischen „Schalter“ für Bildlauf Vor/Rück/Pause/Play, Standbild, Speichern, Laden, Anstoßen(Triggern) .

Da die Software zwischen Video, Kamera und Einzelbild keine Unterschiede macht

Bildet sich ein überlagerndes Verhalten bei der Bild Kontrolle ab. Diese Verhalten werden im Einzelnen aufgeführt.

Toolbar Buttons:

Optionen

ImageControl

PatControl Menü:

ImageControl2

Bildnummern und Zähler zurücksetzen

Zeitbasierender Trigger

3.0.1 Einzelbilder

Einzelbilder stammen aus einer Datei. Nach dem Laden des Bildes wird der Prüfplan einmal ausgeführt. Möchte man dass ein Einzelbild ständig den Prüfplan ausführt um z.B. den Programmablauf zu beobachten und die Ergebnisse der Modifizierungen in Echtzeit zu betrachten muss der Bildtrigger ausgeschaltet werden. Bei Einzelbildern sind die Schalter zur Bildsteuerung Left/Right/Pause/Play deaktiv. Einzelbilder haben keinen Optionsdialog.

3.0.2 Videos

Bildquellen vom Type Video werden in jetziger Version nur vom Format *.avi unterstützt.

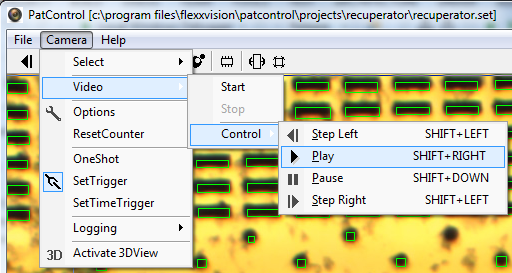

Bei Videos wirken die Schaltflächen Left/Right/Pause/Play der Trigger hat keine Auswirkung auf die Bildwiederholung, dafür bedarf es einer Einzelbildabspeicherung über die Logging -Funktionalität bezüglich Raw-Images. Beschrieben wird der Vorgang im Thema Prozess-Logbuch Aufzeichnung. Das Rückblättern der Bilder im Video erzeugt eine Dekrementierung des Bildtriggerzählers. Videos haben keinen Optionsdialog.

3.0.3 Folders

Das durchlaufen eines Folders/Verzeichnisses funktioniert am besten wenn dort alle Bilder dieselbe Dimension haben. Außerdem ist es vorteilhaft und schneller ein unkomprimiertes *.bmp zu laden anstatt einer *.jpg Version. In fast allen Beispielen wird aus Speicherplatz gründen in den Projekten der Dateitype *.jpg bevorzugt.

Left/Right/Pause/Play wirken wie bei einem Video, mit dem Unterschied das ein nicht pausierter Folderscan mit Trigger = „on“ auf der aktuellen Position den Prüfplan rotatorisch auslöst. Wenn der Trigger ausgeschaltet ist funktioniert der automatische Verzeichnis -Vorlauf nicht. Ein Folderscan der auf Pause steht wird weder getriggert noch durchlaufen, man kann jedoch mit Left/Right durch das Verzeichnis schreiten. Das rückblättern im Folderscan erzeugt eine Dekrementierung des Bildtriggerzählers. Folderscan’s haben keinen Optionsdialog.

3.0.4 Digitale Bildgeber

Für den Typ Kamera wirkt lediglich der Bildtrigger. Die Schaltflächen Left/Right/Pause/Play

Sind deaktiviert. Industriekameras werden über ein TTL/LVDS –Signal getriggert. Darauf ist PatControl ausgerichtet. Webcams/Scanner sind Dauerläufer hier wirkt der Trigger zum blocken der andauernden Bilderzeugung. Für alle Vorgänge kann der Time gesteuerte Trigger verwendet werden, dieser lässt neue Bilder erst dann durch, wenn ein TimeOut in Millisekunden verstrichen ist. Diese Option kann insbesondere nützlich sein, wenn eine Physikalisch getriggerte Kamera zusätzlich durch den Timeout -Trigger geblockt wird. Dies bremst die Protokoll -Kommunikation mit einer Prozessleitstelle soweit ab, das die gesamte Produktion dadurch im Einzelschritt ablaufen kann. Je nach Kamera haben diese einen Optionen -Dialog dazu gehören alle Kameras von Allied Vision sowie die von Tucsen, Twain und sämtliche über VFW eingebunden Geräte

3.1.0 Bild Speichern/Laden

PatControl unterscheidet generell 2 Arten von Bildern, Prozess-Bilder und Raw-Bilder.

Prozess-Bilder enthalten bereits erzeugte Grafiken und Schriften. Diese Bilder werden immer im *.jpg Format gespeichert. Raw-Bilder entsprechen der Bildquelle und dürfen nicht verändert werden um die Möglichkeit zu haben gespeicherte Bilder unverändert erneut der Bewertung zu unterziehen. Raw-Bilder können pro Bild sehr schnell 10[MB] Speicher auf dem Datenträger belegen. Insbesondere 32Bit RGBA hochauflösende Farbkamerabilder sind Speicherlastig. Prozess-Bilder werden bei aktiviertem Webserver ständig erzeugt und auch versendet. Oft ist die Dateigröße kleiner 100[Kb].

Zum Speichern des aktuellen Messbildes werden immer zwei Versionen gespeichert, das auslösen der Speicherung eines Messbildes erfolgt mit der rechten Maustaste auf das PopUp Menü des sichtbaren Messbildes.

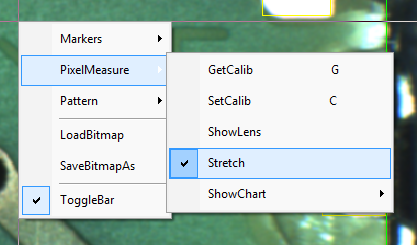

Messbild PopUp Menü:

Verstecken der Toolbar

Speichern des aktuellen Bildes

Überladen des aktuellen Bildes

SaveBitmapAs

Default wird der Dateiname Shot angezeigt der beliebig verändert werden kann, und den Namen der Raw-Bild Version bezeichnet. Automatisch dazu wird eine zweite Version im *.jpg Format gespeichert mit der Textverlängerung „Dat“ in dem Fall : ShotDat.jpg

Die zweite Version enthält die Messinformationen und Texte aus dem Messbild.

Die automatische Speicherung von Prozess-Bildern und/oder Raw-Bildern wird unter Prozesslogbuch-Speicherung beschrieben.

3.1.2 Videospeicherung

Jede Bildquelle kann automatisch für jede Bilderneuerung als unkomprimierter Videostream gespeichert werden. Dabei entstehen beträchtliche Dateigrößen die ab 2[GB] aufgesplittert werden in dem jede weitere >2[GB] Datei eine numerische Kennung im Dateinamen erhält.

Ausschließlich erfolgt die Speicherung im *.avi Format dies kann später nachbearbeitet werden, dient aber im Rahmen der Messbildverarbeitung hier als Ur-Datenquelle die inhaltlich nicht verändert behandelt wird. Alle Videokompressoren reduzieren zwar die Dateigröße aber auch beträchtlich die Qualität was hier einem Datenverlust gleichkommt.

Der Dateiname wird aus dem entsprechenden Kamerakonfigurationsnamen gewonnen, auch das Datenziel ist dasselbe Verzeichnis in dem auch die Kamera-Initialisierungsdatei liegt.

Beispiel: C:\Programme\FlexxVision\PatControl\config\Kamera.xml

So wird das Video den Dateinamen Kamera001.avi im selben Verzeichnis erhalten.

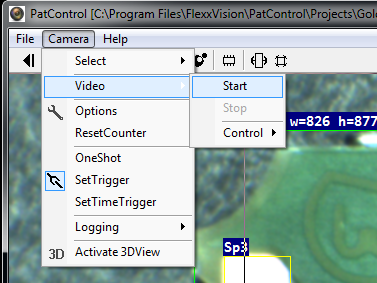

Zum Starten der Aufzeichnung kann jederzeit der Menüpunkt Camera/Video/Start ausgelöst werden. Zum Anhalten der Aufzeichnung wird Camera/Video/Stop ausgelöst.

PatControl Menü:

Menü Video Start/Stop

Das Abspielen erfolgt mit einem Mediaplayer oder über PatControl wie oben dargestellt.

Ein bereits ablaufendes Video kann nicht als Video erneut gespeichert werden.

4.0.0 Pattern Editieren

In einem zu untersuchenden Messbild ist nicht grundsätzlich das gesamte Foto von Interesse zumeist gibt es bestimmte Bereiche in denen eine genaue Untersuchung der Bildinformation

erfolgen soll. Eine Bildbereichsuntersuchung kann erhebliche Prozessor lasten erzeugen, es kann vorkommen das jeder Pixel mit anderen in eine Berechnung einbezogen wird.

Der Bezug auf Patterns spiegelt sich auch in der Namensgabe der Software wieder. Ein Pattern ist ein durch den Prüfplaner erzeugtes Rechteck mit einem eindeutigen Namen und

einem Set von Standardparametern die in der Prüfplanung zur Parameterübertragung in den Prüfplan dienen. Diese Parameter sind also Bild-Lokal es gibt auch Benutzerdefinierte Bild-Globale Parameter auf die im Thema Benutzerdefinierte Parameterbäume eingegangen wird.

Alle in einem Pattern vorkommenden Variablen erhalten nur vom Prüfplaner im Lua-Skript eine Bedeutung. PatControl verwendet keinen dieser Parameter für eigene Vorgänge.

Der Zweck dieser Parameter die zu jedem Pattern geführt werden ist, das im Prüfplan zwischen den einzelnen Bildbereichen Daten zur Hand sind die nur für diesen Bereich gelten.

Das Messbild enthält zwei Betriebsarten den Darstellungsmodus und den Editormodus.

Nur im Editormodus können Pattern erzeugt, gelöscht oder in der Größe verändert werden.

Zum umschalten in den Editormodus verwenden sie im Messbild die rechte Maustaste um das PopUp-Menü hervorzubringen.

Toolbar Buttons

Parameterbäume verstecken

Betriebsmodus Umschalten

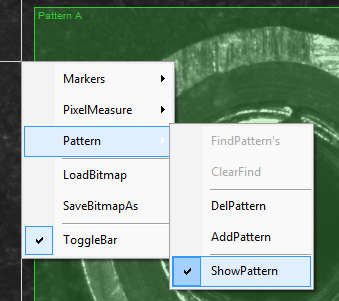

Messbild PopUp Menü:

PatternOnOff

4.0.1 Pattern Anlegen

Um ein Pattern anzulegen ist es sinnvoll wenn bereits ein aktuelles Kamerabild angezeigt wird, die Pattern Bereiche sind durchsichtig und ermöglichen eine genaue Überlagerung mit dem Bildbereich den man „einfangen“ möchte. Zum Anlegen eines neuen Patterns verwenden sie im Messbild die rechte Maustaste um das PopUp-Menü hervorzubringen.

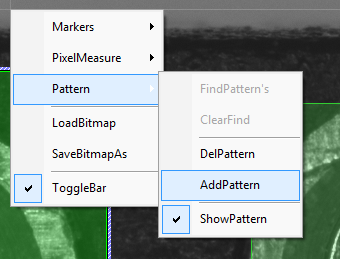

Messbild PopUp Menü:

Bestehendes Pattern löschen

Bild Berechnung verwerfen

Bild neu berechnen

Neues Pattern hinzufügen

Messbild Neues Pattern:

Aktive Pattern’s besitzen einen Kontaktrand

PatternNew

Das neue Pattern wird als kleines Rechteck dargestellt das nun mit der Maus in Position und Größe dem gewünschten Messbereich angepasst wird. Dazu werden mit der Maus die Standard -Kontaktpunkte die das Pattern umranden bewegt, Bzw. insgesamt verschoben, wenn der Mauscursor durch anklicken des Bereiches zu einem 4 Richtungszeiger wird.

Das Pattern hat automatisch einen neuen Namen erhalten, und eine unveränderliche GUID Das Namensfeld lautet Alias dieser Aliasname kann frei verändert werden und wird in der weiteren Prüfplanung als einziger Bezeichner zur Unterscheidung der vorhanden Messbereiche dienen.

Zum löschen eines Pattern wird immer das gerade aktive Pattern über das Menü gelöscht

4.0.2 Pattern Parameter Tree

Der feste Satz an Standard-Parametern hat sich im Laufe der Zeit entwickelt und deckt verschiedene Information ab, die ein benutzerdefinierter Messbereich benötigt.

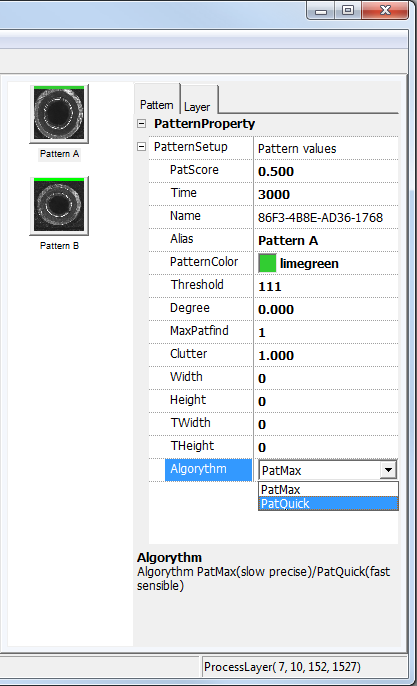

Lokale Pattern-Parameter

PatControl Sidebar:

Globale Prüf-Parameter

Freie Verfahrensauswahl

Höhen Schwellwert

Breiten Schwellwert

Höhen Vorgabe

Breiten Vorgabe

Freie Ladungszahl

Maximale Ergebnisanzahl

Freie Winkelangabe

Schwellenwert Vorgabe

Unterscheidung Farbe

Messbereich Alias Name

GUID unveränderlich

Timeout Grenze

Matching Schwelle

Parameter-Beschreibung

Jede Veränderung der Parameter löst im LUA-Prüfplan ein Event aus, das alle Inhalte an das LUA-Skript überträgt, die Aufnahme der Daten wird unter LUA-Prüfplanung beschrieben.

4.0.3 Pattern Parameter Datei

Die Parameter jedes Pattern finden sich in der Prüfplandatei *.set für jedes angelegte Pattern getrennt aufgelistet wieder, diese können dort mit einem Texteditor verändert werden.

Parameter Auszug aus der Datei *.set

[86F3-4B8E-AD36-1768]

Alias=Pattern A

PatScore=5.000000e-001

Time=3000

Rgb=3329330

Threshold=111

Degree=0.000000e+000

MaxFind=1

Clutter=1.000000e+000

Width=0

Height=0

TWidth=0

THeight=0

Algorythm=0

Die vom Prüfplaner vorgegebene Dimension jedes Patterns ist unter dem Schlüssel

[Rect] in der Datei *.set gespeichert und sind in der gleichen Reihenfolge zu den Parametern der Patterns angeordnet.

Parameter Auszug aus der Datei *.set

[Rect]

Pos(0)=560;1008;136;664,20;460;144;612

5.0.0 Benutzerdefinierte Parameter Bäume

Eine Bildauswertung benötigt weiterführende vom Bediener/Operator eingeb bare Informationen die Global für den gesamten Messablauf gültig sind. Hierzu gehören Bemaßungsangaben, Längen, Breiten, Warngrenzen, Eingriffsgrenzen, obere OT und untere Grenzen UT. Es werden Schwellwerte und Aktionsschalter sowie Auswahlboxen für unterschiedlichste Verfahren benötig die der Prüfplaner für das LUA-Interface implementieren kann. Diese Prüfplanbedingten globalen Parameter sind für jede Messaufagbe unterschiedlich.

PatControl ermöglicht zur Prozesslaufzeit Datenfelder hinzuzufügen oder zu verändern. Jeder Prüfplan führt neben seiner *.set Datei eine gleichnamige Datei mit der Endung *.xml Hier befinden sich die Steueranweisungen für den Parameterbaum-Interpreter.

Die verschiedenen Parameter können in Gruppen zusammengefasst werden.

Eine Gruppe wird durch das Schlüsselwort <Root eingeleitet und durch /Root> beendet. Jedem Parameter und jedem Gruppeneinteiler kann eine Beschreibung beigefügt werden die im Informationsbereich eines Parameterbaumes angezeigt wird wenn das jeweilige Item mit der Maus angewählt wird.

Beispiel eines Edit –Eingabefeldes vom Type Integer mit einem Informationstext der im unteren Bildbereich des Parameterbaumes angezeigt wird.

XML Steueranweisung für ein Edit-Integerfeld:

<Edit

Format=int

Name=Foreground

Value=130

Type=edit

InfoText="contrast relation foreground default = 150"

Erscheinungsform des integer Feldes aus der XML Steueranweisung :

Benutzer definiertes Datenfeld

Darstellung der Feld Information im Fußbereich des Parameter-Baumes:

Parameter-Beschreibung

UserParameterInfo

5.0.1 Mögliche Parameter Felder

Folgende Benutzerdefinierte Felder werden unterstützt:

1) Auswahlboxen (Combobox)

2) Schalter (Button)

3) Text (Edit)

4) Zahlen (Numedit)

5) Gruppierer (Seperator)

5.0.2 Auswahlboxen (Combobox)

<Combo

Format=int

Name=Verstärkung

Value=0

Type=combo

Index=Eintrag A,Eintrag B,Eintrag C

InfoText="Feld Information für den Benutzer"

Das Feld Name enthält den angezeigten Feldnamen. Der Datentype Format ist int, der Type des Control’s ist combo und der Default Eintrag Value=0 lässt den ersten „Eintrag A“ als aktives Feld erscheinen. Hinter dem Eintrag Index folgt durch Komma getrennt jeder weitere in der Liste aufgeführte Parameter. Das Control liefert an den Prüfplan die Indexnummer des gewählten Listen -Eintrags dass vom Benutzer ausgewählt wurde. Der Eintrag InfoText enthält die Information die dem Benutzer nach der Feldauswahl gezeigt wird.

5.0.3 Schalter (Button)

<Button

Format=int

Name=Verstärkung

Value=0

Type=button

InfoText="Feld Information für den Benutzer"

Das Feld Name enthält den angezeigten Feldnamen Der Datentype Format ist int, der Type des Control’s ist button und der Default Eintrag Value=0 ist Null. Das Control liefert an den Prüfplan eine 1 für gerade gedrückt, und eine 0 für nicht gedrückt. Der Eintrag InfoText enthält die Information die dem Benutzer nach der Feldauswahl gezeigt wird.

5.0.4 Text (Edit)

<Edit

Format=text

Name=Verstärkung

Value=Textnachricht

Type= edit

InfoText="Feld Information für den Benutzer"

Das Feld Name enthält den angezeigten Feldnamen. Der Datentype Format ist text, der Type des Control’s ist edit und der Default Eintrag Value=Textnachricht. Das Control liefert an den Prüfplan einen Text. Der Eintrag InfoText enthält die Information die dem Benutzer nach der Feldauswahl gezeigt wird.

5.0.5 Zahlen (NumEdit)

<Edit

Format=int

Name=Verstärkung

Value=10

Type= edit

InfoText="Feld Information für den Benutzer"

Das Feld Name enthält den angezeigten Feldnamen. Der Datentype Format ist int, der Type des Control’s ist edit und der Default Eintrag Value=10. Das Control liefert an den Prüfplan ein integerer Wert. Der Eintrag InfoText enthält die Information die dem Benutzer nach der Feldauswahl gezeigt wird.

5.0.6 Gruppierer (Seperator)

<Root

Format=text

Name=Verstärkung

Value=0

Type= colapse

InfoText="Feld Information für den Benutzer"

Das Feld Name enthält den angezeigten Gruppen –Namen. Der Datentype Format ist text, der Type des Controls ist colapse. Für eingeklappt oder expand für ausgeklappt, der default Eintrag Value=0 bleibt unbeachtet. Das Control liefert an den Prüfplan keinen Wert. Der Eintrag InfoText enthält die Information die dem Benutzer nach der Feldauswahl gezeigt wird.

</Root>

Beendet die Gruppierung für alle Controls dazwischen.

6.0.0 Vermessungs und Kalibriervorrichtung

Jeder Pixel eines Bildes entspricht einer Anzahl von Mikrometern, hat ein Kamerasensor eine Pixelauflösung 3[µm] und eine optische Vergrößerung von 1:1 entsprechen 1000 Pixel :

1000[Pixel] x 3[µm] = 3000[µm] = ~3[mm].

PatControl unterstützt Benutzerdefinierte Kalibrierungen, dazu wird ein Band mit Start und Zielmarker über ein sichtbares Objekt gespannt dessen Länge bekannt ist. Dieser Wert wird in einer Historie -Eingabebox gespeichert und kann später durch auswählen wieder aktiviert werden. Daraus ergibt sich für jede Anzahl von Bildpunkten ein Multiplikationsfaktor der durch die gesamte Prüfplanung gereicht wird, und auch Bestandteil der Hardwarekommunikation ist. Alle Messwerte werden als Ur-Werte in Pixel übertragen plus den vom Prüfplaner festgelegten Kalibrierfaktor.

6.0.1 Bildvergrößerung und Get/Set Calib

Das Messbild kann in zwei Darstellungen angezeigt werden aufgezogen oder Original, ein aufgezogenes Bild wird von der Bildhardware auf die Fenstergröße gezogen und entspricht nicht mehr der tatsächlichen Bildformatierung. Für alle Kalibrier und Messvorgänge mit der Maus muss der Modus Stretch beendet werden. Kalibrierinformationen und Ziehbänder werden im Modus Stretch nicht dargestellt. Zum Anzeigen der Vergrößerungs-Umschaltung und des Kalibrier-Eingabe Dialogs verwenden sie im Messbild die rechte Maustaste um das PopUp-Menü hervorzubringen.

Pixel-Messvorgänge

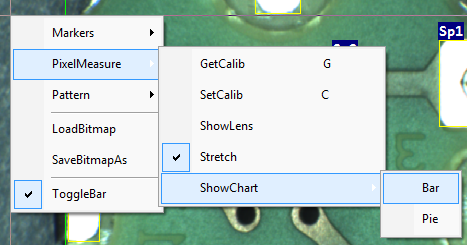

Messbild PopUp Menü:

Kalibrierung setzen

Kalibrierung holen

Bildvergrößerung

Lupe zeigen

Chart Darstellung

Der Menüpunkt Stretch wird jetzt abgeschaltet.

6.0.2 Histographische Messbild-Darstellung

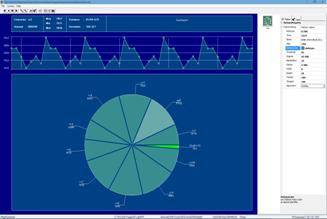

Das Messbild kann alle Informationen auch in einer Balken/Torten –Darstellung abbilden wenn der Prüfplaner hierfür Zusatzinformationen mit SetPatResult überträgt das unter LUA-Prüfplanung näher erklärt wird. Zum Anzeigen der histographischen -Messbilddarstellung verwenden sie im Messbild die rechte Maustaste um das PopUp-Menü hervorzubringen.

Messbild PopUp Menü:

Torten Darstellung

Balken Darstellung

ChartPopUp

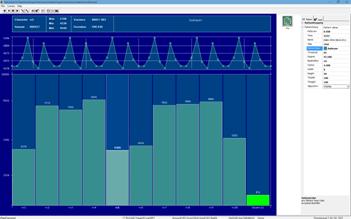

Balken/Torten -Darstellung:

Wählbare Messmerkmale

6.0.3 Pattern Referenz Marker

Für ein Messbild und all seinen Patterns kann im Edit-Modus des Messbildes ein Referenz -Marker gesetzt werden. Alle später erkannten Objekte haben zu dessen Position eine Distanz die in der Prüfplanung als Entfernung zum Referenz-Marker gewertet werden kann.

Um den Referenz-Marker an beliebiger Stelle zu setzen, doppelklicken sie auf einen nicht durch Patternbereiche überlagerten Bildbereich. Sollte ein Pattern die Position überlagern muss dieses vorübergehend zur Seite geschoben werden um den Marker setzen zu können.

Edit Bereich des Messbildes:

Gesetzte Referenzmarke

Wie die Referenzposition in der Prüfplanung erhalten wird, ist unter LUA-Skript

in der Event -Beschreibung OnUsrDat dargestellt.

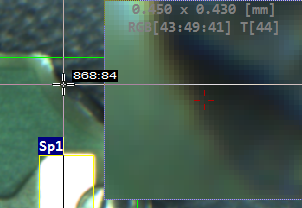

6.0.4 Freihand Lupen Marker

Ist die Lupenvergrößerung über das Messbild PopUp Menü Punkt PixelMeasure/ShowLens

Aktiv, kann der Marker mit der Maus frei verschoben werden um die Fokuslupe pixelgenau auch mir den Messbändern zusammen Synchron zu bewegen.

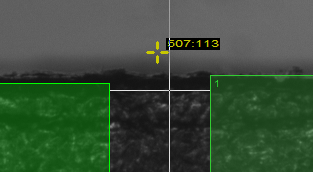

Lupenbereich des Markers:

Freihand Lupen-Marker

Marker in der Lupe

RGB [R:G:B] Helligkeit T[ 0-255]

Wie die Lupenposition in der Prüfplanung übergeben wird, ist unter LUA-Skript

in der Event -Beschreibung OnImage dargestellt.

6.0.5 Marker Ziehbänder

Ziehbänder werden mit der Maus vom Benutzer/Operator oder Prüfplaner verwendet um mit der Hand Längenbestimmungen im Messbild herstellen zu können. Der LUA-Skript Prüfplan kann mit bestimmten Funktionen Marker und Kalibrierungen automatisch herstellen.

Dies wird unter Lua-Prüfplanung noch genauer dargestellt. Zum aktivieren der Ziehbänder muss der Bildmodus ohne Vergrößerung aktiv sein, außerdem müssen Ziehbänder und Marker explizit aktiviert werden Default (aktiv). Verwenden sie im Messbild die rechte Maustaste um das PopUp-Menü hervorzubringen.

Marker / Ziehbänder

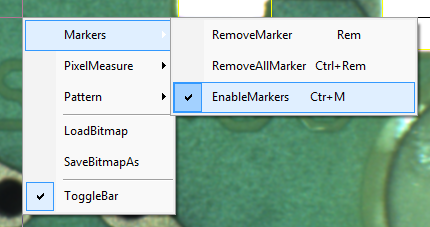

Messbild PopUp Menü:

Alle Marker löschen

Marker erlauben

Aktiven Marker löschen

MarkerEnable

Nachdem Marker eingeschaltet sind, und die Vergrößerung (Stretch) abgeschaltet, kann mit einem Doppelklick ein erster Marker positioniert werden. Jeder weitere Doppelklick fügt einen neuen Markierungspunkt hinzu der mit einer Messlinie den Vorgänger verbindet.

So können Mess-Gerüßte errichtet werden um in einem Messbild verschiedene Positionen miteinander vergleichen zu können. Wird ein Marker mit der Maus über einen anderen bewegt und losgelassen verbinden sich beide zu einem gemeinsamen Messpunkt, so kann ein Mess-Gerüßt geschlossen werden. Ein Marker kann aktiviert werden wenn dieser angeklickt wird.

Beispiel : zweier Markierungen mit Angabe der Winkellage und der Entfernung in [µm]

Dynamisch positionierte Streckeninformation

6.0.6 Messbild Font Auswahl

Das Messbild unterstützt alternative Fonts, insbesondere wenn sehr viele Ergebnisse im Messbild angezeigt werden sollen bietet sich die Verkleinerung der Fonts an. Für die Betrachtung des Messbildes mit großem Abstand zum Monitor ist es nützlich die Fonts zu vergrößern, oder wenn Mehrere Ergebnistexte mit Umbruch dargestellt werden kann der

New Currier Font zur Anwendung kommen. Default ist Consolas. Der Ausgewählte Font

wird mit dem Speichern des Prüfplanes in der lokalen Windows Registry hinterlegt und ebenso beim Laden dort gelesen.

Verwenden sie im Messbild die rechte Maustaste um das PopUp-Menü hervorzubringen.

Font Auswahldialog aufrufen

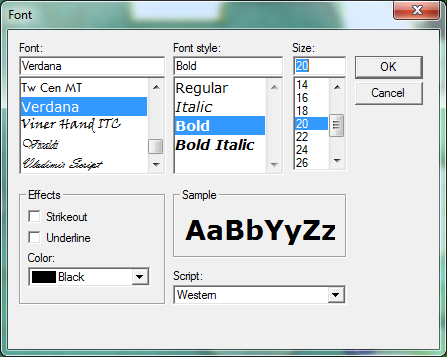

Standard Font -Dialog

6.0.7 Messstreckenkalibrierung

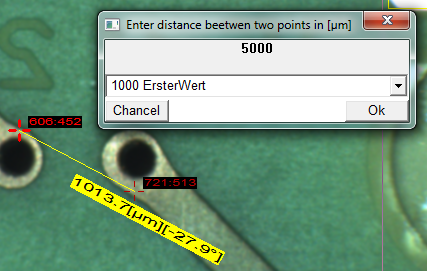

Nachdem zwei Punkte wie im Bild oben zu sehen markiert sind, kann dieser Strecke eine bekannte Anzahl Mikrometer zugewiesen werden. Verwenden sie den PopUp-Menüpunkt

Historische Kalibrierliste

PixelMeasure/SetCalib :

Kalibrierung abschließen

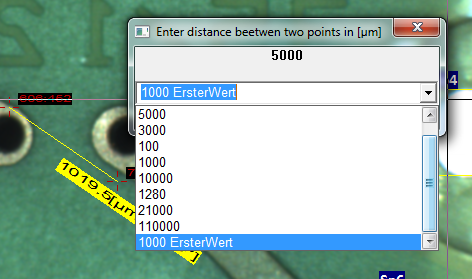

Der Anzahl der Mikrometer zwischen zwei Punkten kann ein Text als Bemerkung folgen.

Nach der Zuweisung werden alle Darstellungen sich auf diese Messgröße beziehen. Die aktuelle Kalibrierung wird in der Prüfplandatei *.set nach der Speicherung des Prüfplans hinterlegt.

Auszug aus der Datei *.set

[FrameInfo]

Calib=1.000000e-001

Um eine bestehende Kalibrierung zu aktivieren Verwenden sie den PopUp-Menüpunkt

PixelMeasure/GetCalib :

Historische Kalibrierliste

CalibGet

7.0.0 LUA Skript Prüfplanung

Der wesentliche Teil der Prüfplanung holt aus einem Messbild Informationen hervor die an die Prozessleitstelle zeitnahe weitergereicht werden.

Die modifizierbare Prüfplanerstellung wurde implementiert, um im Klartext aus dem Messbild die benötigten Informationen zu gewinnen. Es stellt sich heraus dass immer dieselben Verfahren mit unterschiedlichen Betriebsparametern auf das Messbild wirken.

Diese Verfahren der Bildbereichsauswertung werden Bildpunkt/Pixel –Sensoren genannt.

Die Skriptsprache LUA ist ein auf C basierender Lexikalpaser der aufgrund seiner minimalen Semantik schnelle Ablaufergebnisse liefert.

PatControl hat einen eigenen Editor der mit einem Haltepunkt –Debugger die Kontrolle und Fehlerdiagnostik über die Prüfplanentwicklung gewährt. PatControl gibt sämtliche Fehlersituationen über eine Debug-Konsole aus, dazu gehören Skriptfehler sowie auch alle anderen Fehlersituation der gesamten Software, damit sind Zusammenhänge bei Störungen nachvollziehbar. Fehlermeldungen werden durch umfangreiche Klartext-Benachrichtigungen ausgegeben. Eine Error-Code Suche entfällt.

Der LUA-Prüfplan erhält während des Programmablaufs Benachrichtigungen über Ereignisse.

1) Wenn ein neues Bild geliefert wurde.

2) Der Benutzer ein Datenfeld verändert.

3) ein Pattern ausgerechnet werden soll.

4) ein PixelSensor zusätzliche asynchrone Informationen liefert.

5) Eine LUA alternative TCP oder RS232/432 Kommunikation Ereignisse meldet.

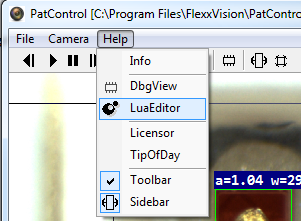

PatControl Menü/Toolbar:

Start des Debug -Views

Start des LuaPrüfplan -Editors

LuaMenu

7.0.1 Debug Konsole (DebugView)

Sämtliche Fehler und Status –Ausgaben der gesamten Software werden auf einem Separaten Debug-Terminal ausgegeben.

Während der Prüfplanung und Prozesskommunikation wird empfohlen diese Konsole parallel zum Hauptprogramm geöffnet zu halten.

Die Ausgaben sind Systemglobal auch über externe Event-Logger empfangbar. Jedes LUA Skript wird den Status der Kompilierung, und ggf. Fehlermeldungen mit Zeilennummern als System-Event Senden die mit dem Programm DebugView.exe eingesehen und auch gespeichert werden können. DebugView fügt jedem Ereignis eine Zeit in Millisekunden an, um den zeitlichen Ablauf der Messvorgänge einsehen zu können. Hiermit lässt sich also auch das Laufzeitverhalten z.B. bei der SPS –Kommunikation nachweisen. Nach einem Programmstart von PatControl werden zuerst Informationen über die Laufwerke des Systems angezeigt sowie über den Status der Programm-Initialisierung.

DebugView.exe Logbereich

DebugView:

DebugView

Historie löschen

Schlüsselwörter suchen

DebugViewMenuSave

Historie speichern

7.0.2 LUA-Prüfplaneditor

Der integrierte LUA-Editor ist direkt mit dem aktuellen Prüfplan gekoppelt. Das zu einem Prüfplan gehörende LUA-Skript hat immer den Dateinamen des Prüfplans, jedoch ist die Dateiendung nicht *.set sondern *.lua Der Menüpunkt Save wirkt direkt auf den aktiven Prüfplan und löst eine Kompilierung des Textlichen Inhaltes aus.

Es wird empfohlen vor der Veränderung eines Skriptes dieses mit dem Menüpnkt SaveAS über das EditorMenü zu sichern. Danach wird eine Kopie des Skriptes erzeugt, der Editor beschreibt dann die Kopie und wirkt nicht mehr auf das Original, es erfolgt dann keine Kompilierung, da der neue Dateiname nicht dem des Prüfplans entspricht.

Dateiname und Fehlerinfobereich

Zeilennummern

LuaEditor:

Aktiver Haltepunkt

Inaktiver Haltepunkt

Programmcode

LuaEdit

7.0.3 LUA-Prüfplan Menü

Standard Edit Operationen

Tracing aktivieren

DebugView starten

Version

Lua Onlinehilfe

LuaFile LuaTrace

Standard Speicher Operationen

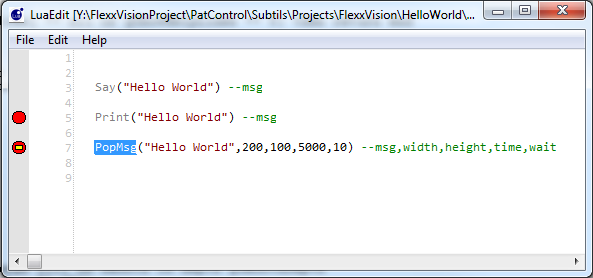

7.0.4 LUA-Prüfplan Haltepunkte

Wenn ein Prüfplan abläuft, also einkommende Bilder den Prüfplan anstoßen/triggern ist es möglich einen Haltepunkt auf einer Programmzeile zu positionieren.

Dazu wird mir der Maus eine Programmzeile selektiert, und die Funktionstaste F9 gedrückt.

Am linken Bildschirmrand des Editors erscheint eine rote Markierung. Wenn der Interpreter diese Zeile verarbeitet wird dieser dort den Programmablauf stoppen, damit wird auch die Beschaffung neuer Bilder und sämtlicher Aktionen der Messsoftware angehalten.

Mit dem Mauscursor ist es an dieser Stelle möglich den Inhalt lokaler Variablen anzeigen zu lassen indem der Mauscursor über eine lokale Variable bewegt wird.

Mit der Taste F5 wird der Programmablauf wieder freigegeben bis der Interpreter den markierten Haltepunkt erneut erreicht. Es ist möglich mehrere Haltepunkte zu setzen.

Im Prüfplaneditor kann der Programmablauf Zwangs gestoppt werden, indem

Eine Ausnahme ausgelöst wird durch gleich zeitiges drücken der Tasten

LCONTROL + LSHIFT +C

7.0.5 LUA-Prüfplan Tracing

Um einen historischen Durchlauf aller Variablen im DebugView ausgeben zu lassen, kann unter erheblicher Rechenlast der Menüpunkt Help/DbgTrace aktiviert werden.

Alle Variablen -Inhalte die während des durchlaufen des Prüfplanes aufkommen werden in der Eventausgabe des DebugView angezeigt. Alternativ dazu können zusätzlich Haltepunkte den Durchlauf an diesen Stellen anhalten, und mit F5 fortgesetzt werden.

7.0.6 LUA-Prüfplan SyntaxHighlight

Im Programmverzeichnis der PatControl Installation befindet sich eine Steuerdatei für den Syntaxparser des Editors mit dem Namen: LuaEdit.xml hier ist es möglich die Farbgebung und schematische Darstellung der Programmtexte ggf. anzupassen.

Alle bekannten Funktionen die vom LUA-Skripthost unterstützt werden sind dort aufgeführt.

Das löschen der Datei oder die Fehleingabe von Direktiven kann erhebliche Programmstörungen bewirken. Änderungen sollten nur unter Vorbehalt der Originalkopie durchgeführt werden.

7.0.7 LUA-Meldungen

Der Prüfplaner kann Meldungen im DebugView ausgeben, oder eine PopUp Nachricht erscheinen lassen, sowie Messergebnisse an den VisionServer senden, der diese Visualisiert. Außerdem ist es möglich Texte Warnungen oder Hinweise mit der Sprachsynthese auszugeben, um z.B. bei der Einrichtung einer Kamera Informationen akustisch zu melden ohne den Bildschirm sehen zu müssen. Meldungen an den VisionServer erfolgen insbesondere durch die Ergebnisübermittlung mit PatResult und PatStatus diese Ergebnisübermittler übertragen auch grafische Markierungs-Informationen.

1) Print (Textausgabe auf dem DebugView)

2) Say (Akustische –Textausgabe)

3) PopMsg (Animiertere Text -Schildnachricht auslösen)

4) SetPatResult (Ergebnis an den VisionServer senden)

5) PatStatus (Status an den VisionServer senden)

6) SetPatCalib (Messkalibrierung an den VisionServer senden)

7.0.8 LUA-Callbacks

Callbacks sind Aufrufe des VisionServers an das Lua-Skript diese gliedern sich in 8 Gruppen:

1) Neues Bild trifft ein.

2) Pattern soll berechnet werden.

3) Operator ändert Daten in den Pattern-Parameterbaum.

4) Operator ändert Daten im Benutzer-Parameterbaum.

5) Ein PixelSensor meldet eine Staffel von Ergebnissen.

6) Parallele TCP-Verbindung liefert Daten.

7) Parallele RS232/432 Verbindung liefert Daten.

8) Zählerstand abfragen für Good/Bad/Amount

7.0.9 LUA-Pixelsensoren

PixelSensoren wirken direkt auf das Messbild und geben numerische Informationen über die Eigenschaften von Bereichen die frei wählbar sind, und auch insbesondere auf einen vom Prüfplaner eingestellten PatternBereich ausgerichtet werden können.

1) LabelImage (Liefert zusammenhängende PixelObjekte)

2) FingerImage (Statistische Vektor -suche nach Übergängen)

3) WormImage (Kantenverfolgung zur Geometrie Vektorisierung)

4) SigmaImage (Schärfenwert Sigma -Rauschen eines Bildteils)

5) ThresholdImage (Helligkeit eines Bildbereiches)

6) StartDfs (Pyramidial Tiefenpixelanalyse)

Parameter die in rechteckigen Klammern angegeben sind, sind optional.

Wird ein optionaler Parameter angegeben, müssen alle optionalen Parameter übergeben werden. Im Folgen wird die Parametrisierung aller Funktionen tabellarisch dargestellt.

8.0.0 LUA Textausgabe Funktionen

Um während der Prüfplanung den Inhalt von Daten oder Aktionen zu signalisieren ist die Funktion Print() integriert. Hiermit werden Textnachrichten im DebugView ausgegeben.

Print

Parameter

Rückgabe

Print("Hallo Welt")

msgtext (string)

(nil)

Für Tonausgaben während der Prüfplanung oder der Kameraeinrichtung ist es nicht immer möglich den Bildschirm einsehen zu können Say() Erzeugt eine Audioausgabe, die den Übergabe- Text in Phoneme wandelt, und akustisch über das Soundsystem ausgibt.

Say

Parameter

Rückgabe

Say("Hallo Welt")

msgtext (string)

(nil)

Hinweise oder Ereignisse die dem Betrachter des Messbildes erscheinen sollen werden mit PopMsg Dargestellt. Hierbei kann Breite, Höhe und Meldungstext sowie die Anzeigezeit in Millisekunden angegeben werden plus eine Verzögerung bis das PopMsg erscheint.

PopMsg

Parameter

Rückgabe

PopMsg(“Hallo Welt“,320,200,1000,0)

msgtext, (string)

width, (number)

height, (number)

showtime, (number)

delaytime (number)

(nil)

8.0.1 LUA Prozessinformations Funktionen

SetPatResult ist eine von zwei möglichen Versionen einen Prozessstatus auf das Messbild zu geben, als auch auf die Hardware zu leiten. Hierfür werden verschiedene Modifizierer als Parameter verwendet um die Darstellungsform auf dem Messbild zu bestimmen, und den Index und die Wertigkeit einer Messinformation in die Transferstruktur eintragen zu lassen.

Die Prozessdatenstruktur ist oben unter Kommunikation aufgeführt. Diese Transferstruktur dient ausschließlich der Daten-Übertragung an die Peripherie und kann bis zu 128 Einträge pro Messbild enthalten.

Der Eintrag Data[0] der Datenübertragungsstruktur soll dem Prozessstatus vorbehalten sein, und kann nur mit der Funktion SetPatStatus gesetzt werden. Das bedeutet dass mit SetPatResult nur die Einträge Data[1-127] beschreibbar sind. Überschreitung oder Unterschreitung des Parameter Index löst eine Fehlermeldung aus.

Die Funktion dient auch dazu, ein Rechteck und einen Text zu übermitteln der auf dem Messbild angezeigt wird, hierzu kann für das Rechteck und die Farbe bestimmt werden. Zusätzlich kann das Rechteck verwendet werden, um damit einen Kreis zu zeichnen oder Start und Endposition zweier Marker zu übertragen die dann mit der Messstrecken-Vorrichtung eine Spannlinie mit Längenangabe und Winkelgrad erzeugt. Außerdem kann für die Histographische Darstellung im alternativen Messbild der Name des Messsegmentes bezeichnet werden ohne diesen Namen wird kein Segment in dieser Darstellung gezeigt.

Jedes SetPatResult wirkt auf ein Pattern das zuvor im MessbildEditor angelegt worden ist.

Dessen Alias-Name wird dem Prüfplan mitgeteilt, und muss vom Prüfplaner vorgehalten werden oder als Konstante im Parameter alias des SetPatResults eingetragen sein, damit die Messdaten mit diesem Pattern intern verbunden werden können.

Beispiel einiger RGB Farben:

RED = 0x0000ff

GREEN = 0x00ff00

YELLOW = 0x00ffff

BLUE = 0xff0000

GRAY = 0xaaaaaa

Mögliche Darstellungen:

PAT_BOX = 0 (Zeichnet eine Box)

PAT_ANGLEDRAW = 8 (Zeichnet eine Winkelfunktion)

PAT_LINE = 24 (Zeichnet eine Linie zwischen den PatResults)

PAT_CROSS = 32 (Setzt einen rotes Markierungskreuz)

PAT_CIRCLE = 64 (Zeichnet einen Kreis)

PAT_LFTTXT = 256 (Textausrichtung zur Darstellung)

PAT_RIGTXT = 512 (Textausrichtung zur Darstellung)

PAT_TOPTXT = 1024 (Textausrichtung zur Darstellung)

PAT_BOTTXT = 2048 (Textausrichtung zur Darstellung)

PAT_MEASURE = 4096 (setzt einen Messstrecken Markierung)

8.0.2 SetPatResult

SetPatResult hat verschiedenste Kombinationen von Parametern ein Standardfall kann wie folgt aussehen, es ist an dieser Stelle hilfreich in die Prüfpläne der Beispiele nachzusehen welche anderen Aufrufversionen für die jeweilige Messaufagbe am besten geeignet scheint.

Das Messwerte-Rechteck geht hier von 100,100 bis 200,200 und ist 100[Pixel²] groß.

Der Messwert ist 4711 und soll im Index 1 der Transferstruktur abgelegt werden.

SetPatResult

Parameter

Rückgabe

SetPatResult(“1Pat”,100,100,200,200,PAT_BOX,”Hallo Welt“,”Balken1”,1,4711,GREEN)

SetPatResult(“1Pat”,100,100,200,200,

PAT_ANGLEDRAW,”Hallo Welt“,”Balken1”,

1,4711, GREEN)

SetPatResult2

PatResult(“1Pat”,100,100,200,200,PAT_CROSS,”HalloWelt“,”Balken1”,

1,4711, GREEN)

SetPatResult3

alias, (string)

left, (number)

top, (number)

right, (number)

bottom, (number)

status, (number)

infomsg, (string)

infoname, (string)

index, (number)

infoval, (number)

color (number)

(nil)

8.0.3 SetPatStatus

SetPatStatus signalisiert den Generalstatus der Messung, dieser kann im oberen Teil des Messbildes eine Textausgabe darstellen die zumeist IO oder NIO lautet :

(In Ordnung/Nicht in Ordnung oder PASS Bzw. FAIL).

Die Farben für die Texthintergründe werden automatisch erzeug, für den NIO Fall rot, und für den IO Fall grün.

Der Generalstatus einer Messung gibt Auskunft darüber ob eine Messung überhaupt erfolgreich war und nachfolgende Werte gültige Messwerte enthalten. Würde ein Objekt den Messbereich verdecken, könnten die pixelbasierenden Sensoren Maximale Ausschläge liefern die nicht mehr in einer statistischen Verarbeitung verwendet werden dürfen.

Der Fehlercode wird in der Transferstruktur im Element Data[0] abgelegt, ein Wert größer

Null erzeugt eine rote Textausgabe sonst eine grüne. Somit kann nicht nur übermittelt werden ob das Teil außerhalb der Toleranz liegt sondern auch ob die Messung überhaupt gültig ist, diese muss vom Prüfplaner mit der Prozessleitstelle abgesprochen werden.

Der Parameter errmsgstr bezeichnet den Namen des Fehlers, der Parameter description bezeichnet den Status OK / NOT OK / NIO / IO als Text.

SetPatStatus

Parameter

Rückgabe

SetPatStatus(“1Pat”,4711,"

MEASURE SUCCSEED "," [OK] ")

SetPatStatus1

SetPatStatus(“1Pat”,4711,"

MEASURE FAILED"," [NOT OK] ")

alias, (string)

errcode, (number)

errmsgstr, (string)

description (string)

(nil)

8.0.4 SetPatCalib

SetPatCalib Setzt einen neuen Kalibrierfaktor für einen Pixel, das bedeutet das nach zwei

Messpunkt Erkennungen deren Strecke bekannt ist z.B. 122[µm] die Pixelstrecke zwischen linke obere und rechte untere Ecke kann wie folgt aussehen:

left = 528

top = 478

right = 650

bottom = 478

Durch folgenden Rechengang beschafft wird die Messstrecke:

Xlen = right-left

Ylen = bottom-top

Pixelstrecke = Math.sqrt( xlen*xlen + ylen*ylen )

calibnumber = 122[µm] / Pixelstrecke ergibt den neuen Kalibrierwert pro Pixel.

Die so ausgelöste Kalibrierung überschreibt direkt die vom Benutzer/Operator manuell

Ausgewählte Kalibrierung für die Laufzeit der Programmausführung. Wird der Prüfplan

gespeichert wird diese neue Kalibrierung beibehalten bis der Benutzer/Operator manuell erneut eine andere Kalibrierung auswählt. Daher ist es sinnvoll einen Kalibrier -Vorgang nicht ständig auszulösen, sondern in den Benutzerdefinierten Parameterbaum einen Button/Schalter dafür anzulegen und einen Hinweis anzuzeigen wenn die Kalibrierung erfolgreich war. Das Speichern des Prüfplans kann nur der Anwender manuell ausführen.

Das Schlüsselwort Math.sqrt ist eine der LUA - spezifischen Funktion aus deren Mathelibrary. Sie können über die LUA -Programmierung auch andere Librarys hinzufügen und alle bekannten LUA -Optionen verwenden.

SetPatCalib

Parameter

Rückgabe

SetPatCalib(“1Pat”,528,478,650,478,calibnumber)

SetCalib

alias, (string)

left, (number)

top, (number)

right, (number)

bottom, (number)

calibnumber (number)

(nil)

9.0.0 LUA-Callback Events

Um einen Messbild -synchronen Programmablauf zu erzeugen wird der Prüfplan vom VisionServer für jede benötigte Aktion angestoßen / Getriggert . Die Ereignisse kommen entweder vom Benutzer durch Eingabe von Daten in den Parameterbäumen, von der Bild –Akquirierung oder einem im LUA-Skript -Datentransfer, der von einer Kommunikation oder einem Pixelsensor ausgelöst wurde. Datentransferrückrufe sind immer asynchron zur aufrufenden Funktion, während Bilderneuerungen und Benutzereingaben synchron zum Prüfplanablauf erfolgen. Der VisionServer ruft die Standard -Callbacks in folgender Reihenfolge pro neues Messbild auf, und wartet bis diese beendet werden.

1) OnImage Meldet neues Messbild ist eingetroffen

2) OnPat Meldet das dieses Pattern verarbeitet werden soll

3) OnPatCnt Meldeabschluss und Abfrage der Erfolgszähler

9.0.1 OnImage

Ist das erste Event das nach dem Eintreffen eines neuen Bildes ausgelöst wird, es wird die Größe des Bildes übertragen wobei left und top derzeit immer Null ist, right-left liefert die aktuelle Breite des neuen Bildes und bottom-top die aktuelle Höhe. Der Wert state ist Null.

LUA verwendet globale Variablen, es ist nützlich die Bildbreite und Bildhöhe zu merken.

OnImage

Parameter

Rückgabe

OnImage(0,0,1024,768,Mx,My,0)

left, (number)

top, (number)

right, (number)

bottom, (number)

xoff, (number)

yoff, (number)

state (number) (NULL)

(nil)

9.0.2 OnPat

Jeder Prüfplan verfügt über mindestens ein vom Prüfplaner angelegtes Pattern, ohne dem wird kein Skript ausgeführt. Ein Prüfplan kann mehr als ein Pattern enthalten und jedes hat einen eindeutigen Alias -Namen der unter Pattern-Parameter beschreiben ist. Dies ist der einzige Bezeichner der die Patterns unterscheidet. Für jedes angelegte Pattern wird dieses Event einmal aufgerufen, hier ist die Stelle wo alle PixelSensoren für dieses Pattern ausgelöst werden, so kann individuell auf jeden Parameterstamm und jeden Bildbereich explizit eine Auswertung erfolgen. Die für jedes Pattern benötigten Variablen können vorher

bei den Parameter Events in globalen Variablen vorgehalten, und mit dem Namen den alias liefert indiziert werden.

OnPat

Parameter

Rückgabe

OnPat (“1Pat”)

Alias (string)

(nil)

9.0.3 OnPatCnt

Nachdem alle Pattern durchlaufen wurden ergibt sich ein Verarbeitungszähler. Für jedes neue Bild kann ein Summen-Zähler, für jede erfolgreiche Bewertung ein Gut- Zähler und für jedes schlechte Teil ein Schlecht-Zähler inkrementiert werden. Aus dem Verhältnis Anzahl / gut-schlecht ergibt sich der Score der gesamten Messung über die Dauer der Beobachtung. Dieser Score wird unter dem Messbild angezeigt.

Der Event markiert auch das Ende der gesamten Bewertung, nach diesem Event folgt wieder OnImage. Die Ausnahme ist wenn ein Benutzer neue Daten in den Parameter-Bäumen eingibt, diese Events können immer eintreffen.

Statusbar von PatControl

PatControl Statusbar:

Anzahl guter Teile

Anzahl schlechter Teile

Berechneter Score

Anzahl der Messungen

Der Parameter state ist normal immer Null, wenn der Operator im Menü von PatControl den MenüPunkt Camera/ResetCounter auslöst werden alle Zähler zurückgesetzt ausgenommen ist der Logbuch-Zähler der unten beschrieben wird. Der Kamera-Trigger wird Hardware und Softwareseitig ebenso zurückgestellt.

PatControl Menü:

Alle Zähler zurücksetzen auch den Trigger

OnPatCnt

Parameter

Rückgabe

OnPatCnt (1)

state (number)

SumCnt (number),

BadCnt (number),

GoodCnt (number),

9.0.4 OnChangePat

Dieser Event tritt ein wenn der Benutzer/Operator Daten in dem Pattern-Parameterbaum verändert, der Prüfplan geladen/gespeichert, der Editmodus des Messbildes verlassen, oder ein LuaSkript des Prüfplans gespeichert wird. Somit ist sichergestellt das dieses Event zuerst Daten an den Prüfplan liefert bevor andere Events aufgerufen werden.

Alle im Parameterbaum vorkommenden festen Variablen werden an das Event übertragen.

Es ist an dieser Stelle erforderlich für jeden Alias-Namen die spezifischen Daten in ein globales Array abzulegen so das später mit dem Alias-Namen der in OnPat übergeben wird die Daten wieder zur Verfügung stehen.

OnChangePat

Parameter

Rückgabe

OnChangePat (“1Pat”,

10,10,

100,100,

1000,

10,

45,

30,

25,

128,

90.5,

17.4,

0xffffff,

alias, (string)

left, (number)

top, (number)

right, (number)

bottom, (number)

time, (number)

maxfind, (number)

angle, (number)

width, (number)

height, (number)

maxtw, (number)

maxth, (number)

threshold,(number)

score, (number)

clutter, (number)

rgb, (number)

algorithm (number)

(nil)

Nicht immer werden alle Informationen benötig ein Ablegen in ein globales Array kann über den Alias-Namen wie folgt „gemerkt“ werden:

gPatLeft[alias] = left

gPatTop[alias] = top

gPatRight[alias] = right

gPatBottom[alias] = bottom

gPatThreshold[alias] = threshold

gRgb[alias] = rgb

Das Abrufen der Variablen über den Indizierer -Eintrag alias z.B. in OnPat(alias) erfolgt durch Zuweisung der Daten in lokale Variablen :

local PatLeft = gPatLeft[alias]

local PatTop = gPatTop[alias]

local PatRight = gPatRight[alias]

local PatBottom = gPatBottom[alias]

local rgb = gRgb[alias]

9.0.5 OnUsrDat

Dieser Event tritt ein wenn der Benutzer/Operator Daten im Benutzer-Parameterbaum verändert, der Prüfplan geladen/gespeichert, der Editmodus des Messbildes verlassen, oder ein LuaSkript des Prüfplans gespeichert wird. Somit ist sichergestellt das dieses Event Daten an den Prüfplan liefert bevor andere Events aufgerufen werden.

Der Event erhält zwei Strings den Variablen -Namen und den Variablen –Wert. Es empfiehlt sich direkt als erstes den Parameter value in eine Zahl zu wandeln via:

local numVal = tonumber(Value)

im weiteren wird jeder Variablen –Name mit einer if then else Kaskade auf Zutreffen geprüft, denn das Event wird für jeden einzelnen Parameter einmal aufgerufen, bei sehr langen Parameterbäumen können also durchaus mehr als ein Dutzend Aufrufe eintreffen die jedoch im Millisekunden- Bereich abgearbeitet werden.

Beispiel: Den Prüfplankalibrierfaktor abzuprüfen, und in eine globale zu Variable übertragen:

if(Name == "Calib") then gCalib = numVal end

Diese Abfragen -Kaskade wird solange für jede einzelne benutzerdefinierte Variable ausgeführt bis die Iterationen durchlaufen sind, dann hat jede globale Variable ihren Wert aus dem Benutzer-Parameterbaum erhalten.

OnUsrDat

Parameter

Rückgabe

OnUsrDat (“Threshold”,“128“)

name, (string)

value (string)

(nil)

Beispiel einer Prüf-Kaskade :

local numVal = tonumber(Value)

if(Name == "Calib") then gCalib = numVal

elseif(Name == "ThresLeft") then gThresLeft = numVal

elseif(Name == "ThresWorm") then gThresWorm = numVal

elseif(Name == "SmoothDepth") then gSmoothDepth = numVal

elseif(Name == "ShowHelpLines") then gShowHelpLines = numVal

elseif(Name == "XRef") then gXRef = numVal

elseif(Name == "YRef") then gYRef = numVal

end

Die Koordinaten für den Pattern -Referenz Marker lauten XRef und YRef , über den Namen Calib kann der aktuelle Multiplikator für die Pixel- Kalibrierung nach Mikrometer erhalten werden.

10.0.0 PixelSensoren

PixelSenoren wurden bereits mehrmals erwähnt und stellen den Kern der Operationen dar. Der Aufruf eines PixelSensors kann ein Event auslösen das jedoch synchron zum Aufruf erfolgt um Ergebnisse an den Prüfplan übermitteln zu können. Daher werden diese Events getrennt, und passend zur jeweiligen Sensor-Funktion beschrieben.

Alle Pixeloperationen wirken auf eine GrayScaleBitmap. Farbbilder werden vor der Prüfplanzuführung in ein 8Bit Grauwertbild gewandelt. Wenn es erforderlich ist Farben zu unterscheiden kann mit der virtuellen Kamera VisualFilter die gewünschte Information vor verstärkt werden, oder der PixelSensor ColorImage verwendet werden.

(Im Ram sind alle Bilder grau)

Jedem Sensor kann ein bestimmter Bildbereich zur Untersuchung zugewiesen werden, diese Bereiche werden mit left,top,right,bottom bezeichnet, oft ist das Rechteck eines Patterns der Rahmen in dem ein Pixelsensor wirken soll.

Die meisten Bildpunktoperationen sind in Assembler erstellt und greifen direkt auf dem Bildspeicher zu, der Skripthost verhindert durch Parameter -Überprüfung das keine ungültigen Bildgrenzen wie z.B. negative Werte oder Ordinaten außerhalb der Bildschirmgröße erfolgen. Dennoch ist es zu vermeiden das Variablen die einem PixelSensor übergeben werden ungültige Bereiche ansprechen, dies wird stets unerwünschte Resultate liefern.

Mit Hilfe der der Funktion SetPatResult kann auf dem Messbild gezeichnet werden um Ergebnisse oder Übergaben für Debug -zwecke dort anzuzeigen. Es wird empfohlen Zielrechtecke und Ergebnisrechtecke optional im Messbild anzeigen zu lassen, damit eine Prüfplanwartung leichter möglich ist. Es empfiehlt sich für diesen Zweck eine ComboBox im Benutzer definierten Parameterbaum anzulegen die es ermöglicht Hilfsausgaben ein oder ausschalten zu können.

Pixeloperationen sind rechenlastig, es ist darauf zu achten das möglichst nur die Bereiche zur Untersuchung herangezogen werden die auch in Frage kommen, die Patternausrichtung im Editor –Modus des Messbildes ermöglicht eine Vorselektierung bestimmter Ausschnitte die für eine Untersuchung in Frage kommen. Ein Labeldetektor der zur Aufgabe hat alle Bildpunkte eines bestimmten Helligkeitsbandes zu Objekten zu verbinden wird auf einem gänzlich weißen Bild das alle Verbindungskriterien enthält totlaufen, hier kann nur noch ein

timeout behilflich sein, damit eine derartige Operation ein zeitnahes Ende findet.

Das ein Sensor nicht mehr reagiert kommt nicht vor. Im Normalfall wo das Bild natürliche Übergänge enthält, werden die Pixeloperationen erhebliche Rechenleistungen erreichen.

Wichtig: Alle PixelSensoren erzeugen in einer Hilfs -Bitmap für den Verlauf der jeweiligen Operationen Linien oder Punkte, nur wenn diese angezeigt werden, ist eine Verfolgung der der Arbeitsweisen auf dem Ur-Bild möglich. Ist der Schalter ShowHelpLines im benutzer-definierten Parameterbaum angelegt, werden alle PixelSensoren Ihre Operationen puffern, und im Messbild durch eine weiße Linie darstellen wenn der Schalter auf „on“ steht. Der Vorgang ist dann Rechenlastig, aber für die Positionierung und Parametrisierung der Sensoren unablässig.

10.0.1 LabelImage

Dem sogenannten Labeln ermöglicht es Bildpunkte die sich in einem Helligkeitsbereich befinden und sich gegenseitig berühren zu sammeln bis eine Gruppe erstellt ist die keine weiteren Verbindungen zu den Nachbarn aufweist. Angewandt auf ein Bild können tausende von rechteckigen Bereichen gefunden werden die als Inseln im Bild vorkommen. Diese Funktion ähnelt in gewisser Hinsicht dem Farbeimer eines Mal- Programms in umgekehrter betrachtungs- Abfolge, so das Objekte im Bild erkannt werden, und eine Unterscheidung zwischen Pixelbrücken und Hintergrund gefunden wird. Der Labeldetektor ist in der Lage hunderttausend Objekte pro Sekunde zu identifizieren. Diese Datenmengen kommen schnell zusammen wenn größere Substrate wie Wafer in Bezug auf Lotbumb’s untersucht werden.

Das Labeling ist eine der Grundfunktionen auf die eine Bildverarbeitung basiert. Es geht nicht unbedingt darum ähnliche Objekte aufwendig mit der Bild in Bild suche zu identifizieren da dies viel zu lange dauern würde, und nicht unter allen Umständen erfolgreich ist.

Das kleinste mögliche Labelobjekt hat 2 Pixel, ein Bild mit vielen Pigmenten würde sehr viele Ergebnisse liefern, dies möchte man im Vorfeld unterdrücken durch abgestimmte

Prozess Parameter die eine Mindestmenge an Bildpunkten beschreiben soll. Ein wichtiger Parameter zur suchmengen- Optimierung ist minwight es handelt sich um das Gewicht eines Objektes je mehr Pixel es zusammengefasst hat desto „schwerer“ ist es. Ein weiteres Kriterium ist die Mindestbreite und Mindesthöhe, damit sich das Gewicht auf eine Dimension beziehen kann. Diese Parameter werden minwidth und minheight bezeichnet. Um eine weitere Geometrie einzubringen kann man den Durchmesser des Objektes angeben, genannt mindiameter. Die vierte Dimension kann sinnvoll wirken um die Suche frühzeitig abbrechen zu können, dazu wird eine zeitliches timeout in Millisekunden übergeben, damit eine Suche bei totalem Pixelschluss aller Bildpunkte nicht erst nach einigen Dutzend Sekunden ein Ende findet, sondern nach mindestens x Millisekunden abbricht. Außerdem muss der Helligkeitsbereich angegeben werden der beschreibt welche Bildpunkte in Betracht gezogen werden, in einer Grauwertebitmap ist der dunkelste Pixel = 0 und der hellste = 255, eine Suche nach Bildpunkten zwischen 128 und 255 ignoriert einen ggf. dunkeln Hintergrund was erheblich zur Beschleunigung der Untersuchung beiträgt. Die dafür verwendeten Parameter sind thresholdmin und thresholdmax.

Erst eine zum Bild passende Parameterauswahl kann optimale Ergebnisse liefern, es ist sinnvoll durch Voruntersuchungen die Helligkeitsschwellen zu messen dafür gibt es weitere Funktionen die unten erläutert werden. Die Parameter für das Labeln von Bildbereichen sollten im Benutzerdefinierten Parameterbaum vorkommen, damit es Einwirkmöglichkeiten von außen gibt ohne Programmieren zu müssen.

Oft kommt es vor, das ein Bereich zersplittert vorliegt, ein Schraubenkopf durch seinen Schlitz z.B. als zwei Objekte erkannt wird. Es gibt einen umfangreichen weiteren Parameter, ist dieser > 0 wird versucht alle gefunden Nachbarrechtecke miteinander zu verschmelzen wenn die Außenkanten nicht weiter entfernt sind als durch den Parameter spc (spacing) vorgegeben wurde. Ist der Wert gesetzt wird optional ein Event ausgelöst das jedes Rechteck und ein Nachbarrechteck an das LUA-Skript übergibt, damit mit der Prüfplan entscheiden kann, welche Rechtecke miteinander verschmolzen werden und welche nicht.

Die Funktion LabelImage liefert zwei Parameter zurück der erste ist die Anzahl gefundener Objekte, der zweite ist eine Liste von Werten die über die Eigenschaften eines jeden Objektes Auskunft gibt. Diese Liste muss in einer Schleife solange durchlaufen werden bis alle Daten erhoben wurden. Ist die Liste leer liefert die Anzahl den wert nil zurück.

Beispiel:

cntlab,tablab = LabelImage(0,0,100,100,128,255,3,6,8,4,4,0,5555)

if(cntlab == nil) then

return

end

Liefert cntlab jedoch einen Wert ungleich nil enthält die Liste immer 5 Werte für ein Objekt die wie folgt angelegt sind:

local i;

for i=1, cntlab, 5 do

left = tablab[i+0] linke Rechteckseite

top = tablab[i+1] obere Rechteckseite

right = tablab[i+2] rechte Rechteckseite

bottom = tablab[i+3] untere Rechteckseite

wight = tablab[i+4] Gewicht des Rechtecks

end

10.0.3 Labeling Parameterdarstellung

LabelImage

Parameter

Rückgabe

LableImage (

0,0,

100,

128,

255,

5555

9999999

)

Jedes Objekt wurde erkannt (grüne Rechtecke)

left, (number)

top, (number)

right, (number)

bottom, (number)

threshold, (number)

thresholdmax, (number)

[mindiameter],(number)

[minwight], (number)

[minwidth], (number)

[minheight], (number)

[spc], (number)

[timeout] (number)

[maxwight] (number)

(number),

(list)

10.0.4 Labeling Rechteckverschmelzung

Ist der Parameter spc (spacing) angegeben findet eine einfache Verschmelzung der Nachbarrechtecke an den Seiten eines berechneten Labelobjektes statt das sich dadurch steht’s vergrößert. Die zersplitterten Teile werden durch diesen Vorgang aus der Liste gefundener Objekte entfernt. Es kann jedoch vorkommen, dass so eine einfache Verschmelzung den Anforderung nicht genügt. Dazu kann im LUA-Prüfplan – Skript ein Event angelegt werden, wird dieses vorgefunden findet eine Iteration aller Rechtecke statt, wobei dem Event immer zwei Rechtecke die in Frage kommen, übergeben werden. Returniert der Event eine 1 werden beide Rechtecke verschmolzen und das zweite verworfen, dieser Vorgang ist auch in einigen Beispielen enthalten. Eine 0 Rückgabe löst keine Verschmelzung aus. Bei sehr vielen Rechtecken kann dieser aufwendige Vorgang die Verarbeitungszeit negativ beeinflussen, eine genaue Bereichsberechnung geht derartigen Operationen voraus. Es ist oft vorteilhaft einen Bereich mehrmals zu labeln mit immer feineren Bereichsangeben, auch kann die Bildhelligkeit für diese Bereiche dynamisch ermittelt werden mit der Funktion ThresholdImage die eine weitere Basis der Bildverarbeitung darstellt und unten beschrieben wird.

OnRcCheck

Parameter

Rückgabe

OnRcCheck (

spc,

10,

11,

22,

)

rspc, (number)

r1left, (number)

r1top, (number)

r1right, (number)

r1bottom, (number)

r2left, (number)

r2top, (number)

r2right, (number)

r2bottom (number)

(number)

Damit es möglich ist im Prüfplan festzustellen das die Iteration beendet ist wird nach diesem Durchlauf ein weiteres Event ausgelöst das das Ende der Verschmelzung signalisiert und die Dimension der Abmaße vom ersten bis zum letzten Rechteck überträgt. Über dieses Event ist es möglich Hilfsvariablen im Prüfplan wieder zu „Reseten“. Beide Events sind Optional und müssen nicht Bestandteil der Prüfplanung sein.

OnRcReset

Parameter

Rückgabe

OnRcReset (

width (number)

height (number)

)

Width, (number)

Height (number)

(nil)

10.1.0 FingerImage statistische Konturerkennung

In einem Messbild kann schon eine Bereichseingrenzung durch die Patterns definiert werden, diese können aber nur im groben umschreiben wo sich ein Objekt befinden wird, in einigen Fällen kann so ein Bereich den gesamten Bildschirm betreffen. Objekte im FieldOfView (Sichtfeld der Kamera) müssen in Ihrer Lage vor der genauen Untersuchung der Merkmale zuerst gefunden werden. Die Objekte haben vorab eins gemeinsam, sie heben sich durch ihren ersten Außenumriss vom Hintergrund ab. Diese Übergänge können von einem Finger (Abtastsensor) gefunden werden. Diese Suchstrahlen können in vier Richtungen abgesendet werden, von links nach rechts, von rechts nach links, von oben nach unten und von unten nach oben.

Damit ist es möglich, ein zu erwartendes Objekt in seiner Lage zu erfassen und als erstes Ergebnis eine genaue Position des Prüflings festzulegen auf dem alle weiteren Messungen basieren. Dies gehört zum Konzept der immer feiner werdenden Bereichseingrenzung gern auch LevelOfDetail in der 3D–Welt bezeichnet, überträgt sich das auch auf 2D Bilder.

Die Suchstrahlen haben eine zueinander liegende Abstands -Granularität und eine Suchbreite sowie eine Suchlänge. Aus der Granularität der nebeneinander ausgesendeten Strahlen und der Suchbreite ergibt sich auch die Anzahl der Kontaktpunkte an einer Übergangs-Kannte. Da diese ggf. rau oder wellig ist, wird das statistische Mittelmaß der Kontaktierung mit dem Übergang als Messwert geliefert.

Die vier Suchrichtungen für den Parameter direction lauten:

UP = 0x00

RIGHT = 0x01

DOWN = 0x02

LEFT = 0x03

Der Suchbereich left,top,right,bottom beschreibt ein Rechteck indem die Suche durchgeführt wird, entsprechend der Suchrichtung ist dieses Rechteck zu positionieren.

Die zu erwartenden Helligkeitsmerkmale des Überganges werden durch thresholdmin und thresholdmax eingegrenzt und können vorher dynamisch ermittelt werden.

Der Parameter linesz ermöglich explizit die Stärke eines Fingers anzugeben und damit auch auf die Anzahl der ausgesendeten Strahlen bezüglich der gesamten Sensorbreite. Der Wert steps bezeichnet die Lücke zwischen den Suchstrahlen, mit dem Parameter sigma wird die Empfindlichkeit bestimmt ein Wert von 3.0 ist ausreichend.

Zu allen Parametern empfiehlt es sich einen im Benutzerdefinierten Parameterbaum angelegten Variablen-Block für Zuschläge der verwendeten Parameter anzulegen, damit eine Optimierung der Erkennung auch durch den Benutzer/Operator ohne Programmierkenntnis erfolgen kann.

Die Funktion FingerImage liefert zwei Parameter zurück, der erste ist die Anzahl der Einträge, der zweite ist eine Liste von Werten die über die Eigenschaften der Kantenkollision

Auskunft gibt. Ist die Liste leer liefert die Anzahl den wert nil zurück.

Beispiel:

cntfng,tabfng = FingerImage(0,0,500,500,128,255,UP,1,0.3)

if(cntlab == nil) then

return

end

Liefert cntfng jedoch einen Wert ungleich nil enthält die Liste immer 4 Werte für ein Objekt die wie folgt angelegt sind:

mw = tabfng [0] Mittelwert der der gefunden Pixelkante

sigma = tabfng [1] Sigma für die Signalstärke der Pixelkante

max = tabfng [2] Maximaler Strahlen -Ausschlag

min = tabfng [3] Minimaler Strahlen -Ausschlag

Insbesondere ist immer der Wert mw von Interesse, dieser beschreibt an welcher Position der Übergang im definierten Rechteck am besten war. Die Werte max und min bezeichnen lediglich das einer der Strahlen seine Erste oder Letzte Kollision an diesen Positionen fand.

Das sigma liefert die Signalstärke aus der der Mittelwert abstammt, ist dieser Wert schwach, kann ggf. eine Nachuntersuchung fällig werden.

10.1.1 FingerImage Parameterdarstellung

FingerImage

Parameter

Rückgabe

FingerImage (

500

128

255

0x00

)

Statistische Position des Übergangs (gelbe Linie)

Finger

left, (number)

top,

right, (number)

bottom,

thresholdmin, (number)

thresholdmax, (number)

direction, (number)

[linesz], (number)

[steps], (number)

[sigma] (number)

(number),

(list)

10.2.0 WormImage Geometrie -Vektorisierung

Die Konturverfolger -Funktion WormImage ist ein komplexer Pixeloperator der sich dem

Namen entsprechend durch das Bild bewegt und nach einem Kontakt sucht dem er folgen

kann. Für dieses Verhalten benötigt der Sensor ein Startpunkt und ein Zielpunkt, ist der

Raum zwischen beiden Punkten leer läuft der Sensor direkt zum Zielpunkt und liefert keine geometrischen Informationen.

Im Kollisionsfall entsteht an einer Kontaktstelle der Entscheidungsnotstand für den PixelSensor eine neue dem Ziel entsprechende Richtung aufzugreifen und gleichzeitig der

Übergangskante im Bild zu folgen. Die Lösung des Problems ist der Pledge-Algorithmus.

Entdeckt haben soll diesen Algorithmus ein zwölf jähriger Junge namens John Pledge deshalb nennt man ihn den Pledge-Algorithmus. Der Rechenweg beschreibt das Vorgehen von der „Maus im Labyrinth“ um aus einer offenen oder geschlossenen Geometrie möglichst effektiv entweichen zu können. FlexxVision entwickelt auf dieser Basis parallel neue Sensoren die in dieser Fassung noch nicht integriert sind. Umfangreiche Literatur und Verfahren sind im Internet nachlesbar.

Der Sensor erhält als Parameter die startx, starty Koordinate, und für das Fahrziel endx, und endy als Ziel -Koordinate zu dem sich der Sensor bewegen soll. Außerdem wird eine maximal Lauflänge runlen vorgegeben an der der Sensor die Suche abbricht, da dieser imstande ist, dauerhaft einer geschlossenen Geometrie zu folgen. Für jeden Schritt den der Sensor im Bild ausführt wird ein Event ausgelöst an dem eine Liste von Parametern zum aktuellen Status der Weg suche übergeben wird. Returniert dieses Event einen Wert < 0 ist die Suche beendet. Wird eine 1 Zurückgegeben bedeutet dies, dass der aktuelle „Fahrweg“ durch eine Helligkeitsstufe blockiert ist. Bei 0 Rückgabe ist der Weg frei und der Sensor nimmt den direkten Weg zum Ziel wieder auf. Die Feststellung das der Weg blockiert ist entsteht dadurch, dass der Sensor sein nächstes Pixelziel aus dem Koordinatensystem des Bildes an das Event übergibt, es obliegt dem Prüfplanentwickler an dieser Stelle mit der Funktion ThresholdImage diese Koordinate zu prüfen um die Entscheidung einer Kollision festzulegen.

Der Sensor kann sich in 8 Richtungen bewegen die Namen für diese Vektoren entsprechen den Himmelsrichtungen:

North,NorthEast,East,SuedEast,Sued,SuedWest,West,NorthWest

Folgt der Sensor einem Vektor wird für jeden Fortschritt auf der Achse ein Zähler in einem internen Vektorarray erhöht. Nach der Umfahrung einer Geometrie kann aus dem Zählerstand der 8 Vektoren die numerische Geometrie des Objektes entnommen werden, die wie folgt lauten kann.

60 North, 22 East , 71North 102 West Jeder Zahlenwert entspricht also die Lauflänge auf der Achse und somit die Pixelstrecke.

Nach dem Auslösen des Sensors läuft die Eventverarbeitung, erst danach kehrt die Funktion zum Aufrufer zurück. Alle Informationen werden im Eventbereich festgestellt.

10.2.1 Worm Event

OnWorm

Parameter

Rückgabe

OnWorm (tabelle)

tabelle (number)

(number)

Beispiel einer Eventbasierenden Konturoperation:

function OnWorm(direction)

--direction counters

local n = direction[1] --NorthCounter

local ne = direction[2] --NorthEastCounter

local e = direction[3] --EastCounter

local se = direction[4] --SuesEastCounter

local s = direction[5] --SuedCounter

local sw = direction[6] --SuedWestCounter

local w = direction[7] --WestCounter

local nw = direction[8] --NorthWestCounter

local x = direction[9] --TestposX

local y = direction[10] --TestposY

local len = direction[11] --RunLenCounter

local col = direction[12] –-CollisionCounter

local vx = direction[13] –-Kopfposition X

local vy = direction[14] –-Kopfposition Y

if(ThresholdImage(x-2,y-2,x+2,y+2,0) > 128) then

return 1 –Collision measured

end

return 0 --Freeway

end

ThresholdImage wird hier auf jeden Bildpunkt in einer 5x5 Matrix großen Helligkeitsbeschaffung angewandt, ist der Wert größer als 128 wird eine Kollision auf diesen Koordinaten vermutet, das nächste Event wird eine andere Position zur Auswegssuche liefern. Sollte der Suchkopf festgefahren sein steigt die Anzahl RunLenCounter, während die Koordinaten nicht denselben Zuwachs erleben.

ThresholdImage wird weiter unten dargestellt.

Es ist möglich anhand der Zählerstände die Untersuchung zu beenden oder die Zählerstände an globale Variablen zu übertragen. Weniger Operationen im Event erhöhen die Ablaufgeschwindigkeit erheblich. Der Einsatz des Sensors erfolgt nach einer vorausgehenden Bereichsuntersuchung um möglichst nicht irrelevante Bildbereiche kostspielig zu analysieren.

10.2.3 WormImage Parameterdarstellung

WormImage

Parameter

Rückgabe

WormImage(

100,

1000

)

Nummerischer Objektumriss (grüne Linie)

startx, (number)

starty, (number)

targetx, (number)

targety, (number)

runlen (number)

(nil)

Worms zeichnen sich dadurch aus, extrem scharfe Konturen berechnen zu können wie es mit allgemeinen Filtertechniken nicht machbar ist, durch genaue Auswertung und passende Parametrisierung können so sehr feine Strukturen im Messbild herausgearbeitet werden.

Eine Suche kann mit mehreren Worms erfolgen die aus verschiedenen Richtungen zu einem Zentrumspunkt wirken. Nicht selten konnten auf diese Weise schwierigste Merkmalserkennungen zuverlässig durchgeführt werden. Die Anwendung dieses freien Sensors erfordert eine genaue Untersuchung der Möglichkeiten die sich mit diesem Messmittel bilden. Es ist empfehlenswert die dazu verwendeten Parameter in dem Benutzerdefinierten Parameterbaum vorzuhalten, um die Entwicklung eines Lösungsweges wesentlich zu erleichtern und dem Benutzer/Operator Zugriff auf die Einstellungen zu ermöglichen, ohne Programmierkenntnis einsetzen zu müssen.

10.2.4 Image Recognition

In der Bild in Bild Erkennung werden in einem Untersuchungsvorgang alle

Helligkeitsübergänge und Konturen als Merkmale des Bildpunkteverlaufes gesammelt und

gespeichert.

Ein weiterer Prozess reduziert anschließend die Menge der Merkmale und überführt diese in

einem skalierten Merkmalsraum. Hier liegen die Daten in Gruppen klassifiziert vor z.B.

unterteilt in Mengengewichte und Fließrichtung. Mit der Funktion ImageRecognition kann ein Bildausschnitt z.B. (1024x768) mit bis zu 65[Hz] hochgerechnet werden.

Im Anschluss wird eine Liste aller identifizierten Merkmale geliefert.

Die Suche nach gleichartigen Merkmalsgruppen ermöglicht die Erkennung von ähnlichen

Objekten im Bild. Außerdem kann durch die Charakterisierung der Konturen hochgenau eine

Lage -Bestimmung von Kanten und Übergängen ermittelt werden.

Die Funktion ImageRecognition kennt 2 zugrunde liegende Verfahren um Daten zu liefern.

In Punktform mit Fließrichtung und in Rechteckform als Zusammenfassung von

Vektorisierten Merkmalen.

Die Merkmalserhebung kann durch einen dynamischen Threshold automatisch erfolgen unter Ausschluss aller Bildpunkte die kleiner als Min-Threshold und größer als MaxThreshold sind, damit kann die Verarbeitungsleistung drastisch gesteigert werden wenn im Vorfeld ein Helligkeitsband angegeben wird.

Zudem ist es möglich die Automatische Threshold -Untersuchung zu umgehen und nur Bildpunkte zu Verarbeiten die in diesem Helligkeitsband liegen, um das zu erreichen wird dem Verarbeitungstype ein Schalter „nicht“ übergeben RECO_DYN.

RECO_LAB = 0x01 Modus Recheck – Sampling

RECO_VEC = 0x02 Modus Vector -Sampling

RECO_DYN = 0x80 Modus Dynamic –Sampling

Nach der Auslösung der Funktion wird eine Liste von Informationen geliefert die je nach

Schalterstellung für RECO_VEC Punktdaten enthält in der Form x , y, d wobei d für die

Ausrichtung des Vektors steht der die möglichen Werte von D ~= 0-7 annehmen kann und die Verlaufsrichtung wie folgt angibt North = Oben :

North,NorthEast,East,SuedEast,Sued,SuedWest,West,NorthWest

Die Werte x,y bestimmen die Position des Vektors im Bild. Für das Verfahren RECO_LAB werden Rechtecke geliefert die eine Breitenstärke von 1 selten überschreiten, und je nach Ausrichtung über die Lage des markierten Überganges Auskunft gibt. Die Rechteckdaten enthalten außerdem das Pixelgewicht das die Dimension bestimmte. Die Daten liegen

In dieser Folge vor:

left , top , right , bottom , wight

10.2.5 ImageRecognition Parameterdarstellung

ImageRecognition

Parameter

Rückgabe

ImageRecognition (

1024,

768,

RECO_DYN+ RECO_LAB

)

left, (number)

top, (number)

right, (number)

bottom, (number)

thresmax, (number)

thresmin, (number)

type (number)

(number),

(list)

Modus RECO_VEC

Modus RECO_LAB

Beispiel RECO_LAB:

cntlab,tablab = ImageRecognition(0,0,1024,768,255,10,RECO_LAB+RECO_DYN)

if(cntlab == nil) then

return

end

RECO_LAB Liefert 5 Werte für ein Objekt, für RECO_VEC werden 3 Werte geliefert.

Ist der Rückgabewert cntlab == nil wurden keine Daten erhoben.

local i;

for i=1, cntlab, 5 do

left = tablab[i+0] linke Rechteckseite

top = tablab[i+1] obere Rechteckseite

right = tablab[i+2] rechte Rechteckseite

bottom = tablab[i+3] untere Rechteckseite

wight = tablab[i+4] Gewicht des Rechtecks

end

Beispiel RECO_ VEC:

for i=1, cntlab, 3 do

x = tablab[i+0] X Position des Vektors

y = tablab[i+1] Y Position des Vektors

dir = tablab[i+2] Dir Ausrichtung des Vektors

end

10.3.0 ThresholdImage

Dies ist der wohl wichtigste Sensor, der jedoch keinerlei Auskunft über die Geometrie eines Messbereiches liefert, sondern Auskunft über dessen Helligkeit.

Die Bildbereichs -Helligkeit ist für sämtliche Messoperationen insbesondere zur dynamischen Schwellwert –Berechnung ausschlaggebend. Über die Helligkeit eines Bereiches oder eines Pixels können die anderen PixelSensoren in Ihrer Parametrisierung

Verbessert werden, so dass alle Eingaben aus dem Benutzerdefinierten Parameterbaum als Zuschlag dienen für die Werte, die ThresholdImage in der Bildbereichs -Voruntersuchung lieferte.

Die Parameter für diese Funktion left,top,right,bottom beschreiben den zu messenden Bereich alle Pixelhelligkeiten werden in diesem Bereich addiert und durch die Anzahl der Additionen dividiert, somit liefert die Funktion den Mittelwert der Bereichshelligkeit. Durch verkleinern des Bereiches auf 0,0,1,1 kann ein einzelnes Pixel abgefragt werden, das jedoch in der Praxis kaum einen Sinn ergibt. Der letzte Parameter ist ein Hilfsmittel um Helligkeiten z.B. einen schwarzen Hintergrund auszuschließen und wird als thresholdmin übergeben, dieser Wert ist meist Null.

10.3.1 ThresholdImage Parameterdarstellung

ThresholdImage

Parameter

Rückgabe

ThresholdImage (

100,

left, (number)

top, (number)

right, (number)

bottom, (number)

thresholdmin (number)

(number)

Die Funktion arbeitet sehr schnell so das mehrmals ganze Bilder damit abgefragt werden können, dennoch empfiehlt es sich den Messbereich auf den Wirkbereich folgender Operationen zu begrenzen. Die Generalhelligkeit eines gesamten Bildes kann jedoch für die Voruntersuchungen eine wichtige Grundlage der Wertebestimmung und Parametrisierung sein. Die Funktion kann auch dazu dienen eigene Untersuchungsmethoden aufzubauen wie es für die Scheitelpunkt Dunkelfeld Analyse bei schräger Beleuchtung der Fall ist. Dies wird im Beispielprojekt RectDetect und im Anhang dargestellt.

10.4.0 ColorImage

In der maschinellen Bildverarbeitung werden Grauwerte verarbeitet, dies hat auch verschiedene interne Vorteile. Nachdem eine Kontur jedoch erfasst worden ist, besteht die Möglichkeit die Farbe eines Bildbereiches zu ermitteln, außerdem wird mit der Funktion

Der Name der Farbe in English und in Deutsch als Klartext zurück geliefert, die Funktion

Say kann diese also Phonetisch ausgeben.

Die Parameter für diese Funktion left,top,right,bottom beschreiben den zu messenden Bereich alle Pixelfarben werden in diesem Bereich addiert und durch die Anzahl der Additionen dividiert, somit liefert die Funktion den Mittelwert der Bereichsfarbe.

Die Rückgabe der Funktion liefert 7 Werte, der erste Wert ist ein Text der Bereichsfarbe in Englisch der zweite Wert beschreibt die Farbe in Deutsch die drei folgenden Rückgaben

Erhalten die Farbintensität in der Folge: R , G , B gefolgt von dem Winkel der Farbscheibe.

10.4.1 ColorImage Parameterdarstellung

ColorImage

Parameter

Rückgabe

ColorImage (

100,

100

)

left, (number)

top, (number)

right, (number)

bottom, (number)

(string)

(number)

Es wird für diese Funktion das Beispiel-Projekt ColorSay empfohlen. Dort wird nicht nur dargestellt wie die Farbe mit der Say Funktion akustisch ausgegeben werden kann sondern auch wie mit LUA RGB Werte in Hex und umgekehrt verarbeitet werden können.

In der Textrückgabe werden 144 Farben namentlich in 2 Sprachen unterschieden.

10.5.0 SigmaImage Schärfensensor

Die Bildschärfe eines rechteckigen Bereiches wird dadurch berechnet das der Helligkeitsunterschied von jedem Pixel zu jedem anderen eine Summe liefert aus der

ein Rauschsignal durch statistische Operationen gewonnen wird. Das Signal aus Sigma

wird in Prozent zurück geliefert. Ist der Rauschabstand aller Bildpunkte maximal, liefert der Sensor einen Wert >= 100% ein einfarbiger Bereich ergibt ein Signal von 0% .

Mit diesem Messmittel ist es möglich die Höhe von Objekten unter der Kamera zu messen wenn diese sich z.B. auf der Z-Achse entfernen oder annähern. Auf einer Prüfvorrichtung wie sie z.B. Mikroskope bieten, und steht’s ein gleichartiges Teil gemessen wird, kann so eine Mikrometer genaue Höhenmessung erfolgen wie Sie kein anderes optisches Messmittel so hervorbringen kann. Dies bezieht sich auf den Mikroskopischen Bereich.

Das Verfahren der Schärfenbestimmung kommt auch beim DeepFokusStacking zum Einsatz. Das Thema wird weiter unten aufgegriffen.

Für die Parametrisierung wird eine left, top Koordinate angegeben, und von dort aus die Bereichsgröße width, height. Für kleine Bereiche ist die Rechenlast gering, steigt jedoch exponentiell an mit Vergrößerung des Messbereiches.

10.5.1 SigmaImage Parameterdarstellung

SigmaImage

Parameter

Rückgabe

SigmaImage (

100,

100

)

Summenschärfe 17.6% (gelbes Rechteck)

left, (number)

top, (number)

width, (number)

height (number)

(number)

10.6.0 StartDfs DeepFocusStacking

Hinter dieser Methode steht das stapeln von Eingangsbildern unterschiedlicher Schärfe.

Insbesondere in der Mikroskopie kann das Verfahren zur Objekthöhenbestimmung und für die 3D-Visualisierung verwendet werden, es erzeugt ein tiefenscharfes Bild. Auch unter dem Namen Tiefenschärfenerweiterung in der Messtechnik seit 1972 bekannt.

Das Verfahren verlangt zur Urbilder -Erzeugung mit einer Kamera die sich auf der

Z-Achse bewegt, und in einem bestimmten Intervall auf der Fahrstrecke pro (n) Mikrometer getriggert wird, z.B. über einen optischen oder Induktiven Längen –Messsensor.

Die so fotografierten Bilder werden in einem Speicher-Stapel übertragen. Nach einer solchen Stapelaufnahme (stacking) kann aus allen Bildern (maximal 255) ein neues tiefenscharfes 32Bit RGBA Bild erzeugt werden in dem nur die scharfen Bildpunkte übertragen wurden. Damit wird ein Bild erzeugt das physikalisch so nicht mit einer festen Optik herstellbar ist.

Durch interne nachträgliche Anwendung des Schärfensensors werden im Alphakanal des 32Bit –Bildes für jeden Bildbereich Ebenen-Nummern hinterlegt die beschreiben aus welcher Stapelhöhe der Ausschnitt stammt. Damit ist es möglich sehr genaue Höhenvermessungen zu gewinnen. Außerdem entsteht bei dem Verfahren ein 3D-Netzobjekt das die räumliche Geometrie des Objektes in der Draufsicht wiedergibt.

Der erste zu übertragende Parameter SectorSize ist die Sektorengröße die eine Gruppe von Bildpunkten beschreibt, dessen Schärfe die Ebene der Z-Fahrt für den Alphakanal des 32Bit RGBA Bildes bestimmt. Dieser Wert ist z.B. 9 oder für große Bilder 24 Bildpunkte²

Der Parameter Type entscheidet über Qualität des Ergebnisbildes Type =0 basiert auf eine Mittelwert und Type =1 auf eine Maximalwertberechnung.

Für die Approximation der Bildbereichssegmente wird ein Iterationsfilter verwendet der Rauschspitzen unterdrückt. Der Parameter Filter korreliert mit der Anzahl der Bilder

die aufgenommen werden sollen und sollte 15% der Anzahl entsprechen. Dies optimiert lediglich die Darstellung im 3D-View der unten noch beschrieben wird.

Die Parameter Foreground=130, Brightness=110, Background=100 beschreiben die optische Erscheinung des Ergebnisbildes und sind in obiger Dimensionierung gut.

ImageCnt gibt die Anzahl der zu erwartenden Bilder an, schnell kann der gesamte Arbeitsspeicher mit zu hohen Bildanzahlen belastet werden, bis hin zum Abbruch des Verfahrens. Für eine Höhenmessung mit einem FieldOfView von wenigen Millimetern werden nicht mehr als 10-50 Bilder benötigt. Gute Ergebnisse liefern bereits 10 Bilder. Wird die Bildanzahl erreicht, werden keine weiteren Bilder mehr angenommen und der Prozess beginnt im Hintergrund mit den verfügbaren Prozessoren die Rechenschritte durchzuführen. Am Ende der Operationen löst die Funktion das System -Bildanzeigeprogramm aus und zeigt das Ergebnis auf dem Desktop. Die 32Bit RGBA Ergebnisdatei heißt immer Region.bmp und liegt im Verzeichnis aus dem der Prüfplan gestartet wurde, jedes weitere Aufrufen der Funktion löscht dieses Bild wieder. Die Berechnungszeit ist vom Datenvolumen abhängig.

Der Parameter Action entscheidet wie die Funktion die Bilder beschaffen soll:

DFS_ACTIONRECORD = 1 –-record

DFS_ACTIONRECALC = 2 –-recalc

DFS_ACTIONREGEN = 3 --stop

DFS_ACTIONMANUAL = 4 --record manual

Das Action-Flag DFS_ACTIONRECORD überträgt alle Parameter und die Funktion sammelt die Bilder im Hintergrund bis die Anzahl erreicht ist.

DFS_ACTIONRECALC berechnet den Stapel neu z.B. mit anderen Parametern für Foreground, Brightness, Background.

DFS_ACTIONREGEN Stoppt vorzeitig eine zuvor mit DFS_ACTIONRECORD gestartete Aufnahme und berechnet den Stapel mit den bis hierhin vorhanden Bildern.

DFS_ACTIONMANUAL ist nützlich für Mikroskope und freilaufende Kameras ohne Trigger- Möglichkeit. Es wird nur das gerade aktuelle Bild auf den Stapel gelegt, z.B. durch drücken eines Buttons im Benutzerdefinierten Parameterbaum.

10.5.1 StartDfs Parameterdarstellung

StartDfs

Parameter

Rückgabe

StartDfs (

24,

130,

110,

100,

32,

10,

DFS_ACTIONRECORD

)

SectorSize,

Type,

Filter,

Foreground,

Brightness,

Background,

ImageCnt,

Increment,

Action

(nil)

Nur unten scharf

Nur oben scharf

Oben und unten scharf

Nutzen sie die Projektbeispiele zur FokusFusion um die Vorgänge nachstellen zu können.

11.0.0 Alternative Kommunikation

Neben der Prüfplankommunikation mit der Prozess -Datagramm Übertragung via SetPatResult ist der LUA-Skripthost fähig parallel Verbindungen über unterschiedliche Interfaces die LUA- Spezifisch angewendet werden können wie TCP, RS232 oder ODBC Datenbankkommunikation Verbindungen herzustellen, oder eigene Dateioperationen auf dem Filesystem durchzuführen.

Der VisionServer bildet zwei alternative Kommunikationen an, um ohne weiterführende LUA- Spezial Kenntnisse für TCP und RS232/432 eine Kommunikation mit anderen Geräten herzustellen. Insbesondere ist das Sinnvoll um einen Mikrocontroller z.B. die Schrittweite zu übermitteln in der dieser die Kamera triggern soll, wenn eine Z-Achse überwacht wird.

Zum bisherigen Verhalten das nur Events eintreffen wenn ein Bild getriggert wurde machen die beiden alternativen Kommunikationen einen Unterschied, weil nach der Initialisierung einer Kommunikation zu jeder Zeit Daten eintreffen können die asynchron zum Prüfplan ablaufen.

Es ist pro Prüfplan nur eine Verbindung für TCP und dazu eine RS232/432 Verbindung möglich. Der Versuch noch eine weitere Verbindung zu eröffnen trennt die erste. Für komplexe Mehrfachverbindungen bietet das LUA- Interface alternative Bibliotheken an auf die hier nicht näher eingegangen wird.

Für die Kommunikation mit dem Mikrocontroller ADuC7020 ist ein C -Programm im SDK -Bereich enthalten das auf den ARM Prozessor übertragen werden kann um mit hoher Baudrate dem Prüfplan Informationen zu übertragen oder versenden zu können. Außerdem wurde für Linux -Kleincomputer z.B. Raspian ein Beispiel in C++ beigelegt das die protokollierte Kommunikation mit den Datagramm aufzeigt, dieses kann auch für die freie Verwendung umgestaltet werden, es wurde mit CodeBlocks Kompiliert.

In den Beispiel-Prüfplänen zum DeepFocusStacking kann eingesehen werden, auf welche Weise eine einfache Verbindung zu einem Achsen-controller hergestellt wird um die Inkrementschrittweite zu übertragen.

Nachdem eine Kommunikation aufgebaut worden ist, werden eintreffende Daten an ein zur Übertragung notwendiges Event übergeben, dies erhält eine Anzahl und eine Liste von Integer Werten. Handelt es sich um Text findet sich in jedem Arrayelement der ASCI I-Code

der individuell mit einer LUA- Stringoperation zu einer Zeichenkette gewandelt werden kann.

Dies erfordert natürlich eine Absprache mit dem Datensender.

11.0.1 ComWrite RS232/432

Die Funktion ComWrite stellt eine Verbindung her oder sendet Daten je nach Anzahl der übergebenen Parameter. Das Protokoll ist immer auf 8 Data bits None Parity bit 1Stop bit

Ausgerichtet, also eine 8n1 Kommunikation.

Für den Fall der Verbindungsherstellung ist der erste Parameter port der numerische Wert des Com -Port’s der angesprochen werden soll, der zweite Parameter baud ist die Baudrate

die frei wählbar ist. Es ist empfehlenswert zuerst mit einem Terminalprogramm die Verbindungen zu testen und danach die Verbindung auch wieder zu trennen.

Beispiel : ComWrite(2,115200) (verbindet den Port COM2)

Zum Senden von Daten kann ComWrite ein Text übergeben werden indem nur ein Parameter der Funktion verwendet wird.

Beispiel: ComWrite(“Hallo Welt“) (sendet einen Text)

Der Rückgabe Wert ist 0 für Fehler und 1 für Erfolg. Um Details der Verbindung im Fehlerfall zu sehen, soll der DebugView.exe geöffnet sein.

11.0.2 ComWrite Parameterdarstellung

ComWrite

Parameter

Rückgabe

ComWrite(

19200

)

port, (Text oder number)

[baud] (baudrate number)

(number)

11.0.3 OnCom Event

Das Event liefert Daten des verbunden Klienten, cnt enthält die Anzahl der Listeneinträge, tab enthält die Einträge für jedes empfangende Zeichen.

OnCom

Parameter

Rückgabe

OnCom(2,[])

cnt, (number)

tab (list)

(number)

In den Beispielen zur FokusFusion kann die Verwendung der Kommunikation eingesehen werden. Ein Zeichen aus der Liste tab kann wie folgt einen String verlängern:

local msg = ““

for i=1, cnt, 1 do

msg = msg..string.char(tab[i])

end

11.1.0 TcpWrite TCP

Die Funktion TcpWrite stellt eine Verbindung her oder sendet Daten je nach Anzahl der übergebenen Parameter. Das Protokoll ist immer TCP und stellt eine Verbindung über die Ethernet -Netzwerkkarte her

Für den Fall der Verbindungsherstellung ist der erste Parameter ip der Text einer IP Adresse die angesprochen werden soll, der zweite Parameter port ist der Port auf dem ein Server

verbunden werden soll. Es ist empfehlenswert zuerst mit einem Terminalprogramm die Verbindungen zu testen und danach die Verbindung auch wieder zu trennen.

Beispiel : TcpWrite("192.168.2.31",777) (verbindet den Port 777)

Zum Senden von Daten kann TcpWrite ein Text übergeben werden indem nur ein Parameter der Funktion verwendet wird.

Beispiel: TcpWrite(“Hallo Welt“) (sendet einen Text)

Der Rückgabe Wert ist 0 für Fehler und 1 für Erfolg. Um Details der Verbindung im Fehlerfall zu sehen, soll der DebugView.exe geöffnet sein.

11.1.0 TcpWrite Parameterdarstellung

TcpWrite

Parameter

Rückgabe

TcpWrite(

"192.168.2.31",

777

)

ip, (string)

[port] (portnummer) (number)

(number)

11.1.2 OnTcp Event

Das Event liefert Daten des verbunden Servers, cnt enthält die Anzahl der Listeneinträge, tab enthält die Einträge für jedes empfangende Zeichen.

OnTcp

Parameter

Rückgabe

OnTcp(2,[])

cnt, (number)

tab (list)

(number)

In den Beispielen zur FokusFusion kann die Verwendung der Kommunikation eingesehen werden. Ein Zeichen aus der Liste tab kann wie folgt einen String verlängern:

local msg = ““

for i=1, cnt, 1 do

msg = msg..string.char(tab[i])

end

12.0.0 Process-Logbuch

Die Data –Log Textdatei erhält für jeden einkommenden Bildtrigger die Messergebnisse die mit SetPatResult und SetPatStatus übertragen wurden, linear Zeilenweise durch Komma getrennt. Der Dateiname einer Logbuchdatei ist der Name des Prüfplans mit der Endung *.txt

Die Datei wird In dem Verzeichnis erzeugt aus dem der Prüfplan stammt, oder aus dem Verzeichnis das der Benutzer/Operator explizit auswählte.

Im Zielverzeichnis wird ein Logbuch Wurzel-Verzeichnis angelegt das folgendes Format hat:

Log-12-17-08-41 (M:T:h:m)

Wird das Programm beendet, und neu gestartet, wird ein neues Wurzel- Verzeichnis angelegt mit einem aktualisierten Zeitstempel.

Jede Zeile eines Logbucheintrages enthält einen Zeitstempel, die Nummer des Logbuch- Eintrags, dem Bildtrigger, und der Prüfplannummer gefolgt vom Prozessstatus und den anschließenden Merkmalswerten.

12.0.1 Beschreibung einer Logbuchzeile mit 11 Merkmalen:

08.41.13, (Zeitstempel h:m:s)

870, (Millisekunde)

00000020, (Logbuch Id)

00004440, (Trigger)

001, (Prüfplannummer)

000000, (Prozessstatus 0=Gültig sonst Fehlercode)

005306, (Merkmalswert 001)

007510, (Merkmalswert 002)

007347, (Merkmalswert 003)

008341, (Merkmalswert 004)

004978, (Merkmalswert 005)

004365, (Merkmalswert 006)

007790, (Merkmalswert 007)

008999, (Merkmalswert 008)

008376, (Merkmalswert 009)

004703, (Merkmalswert 010)

000820 (Merkmalswert 011)

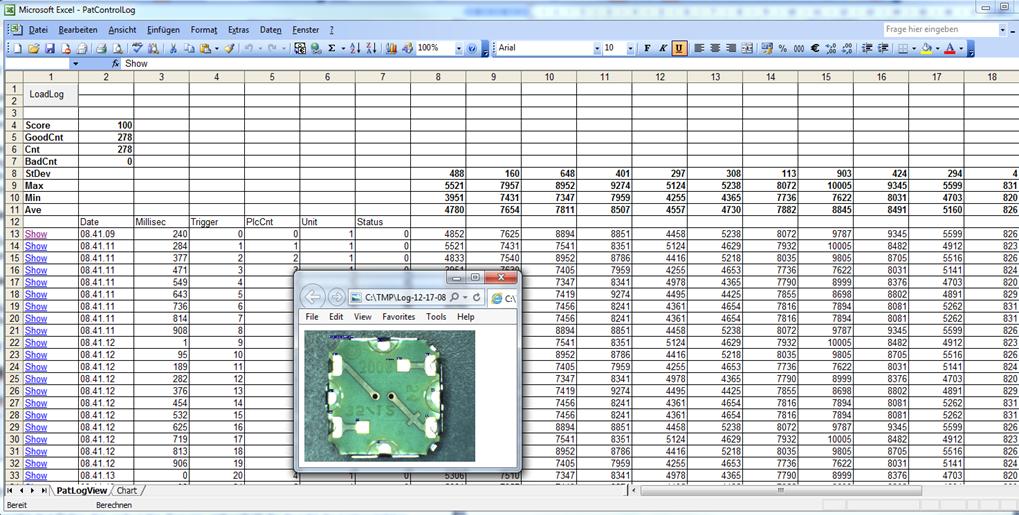

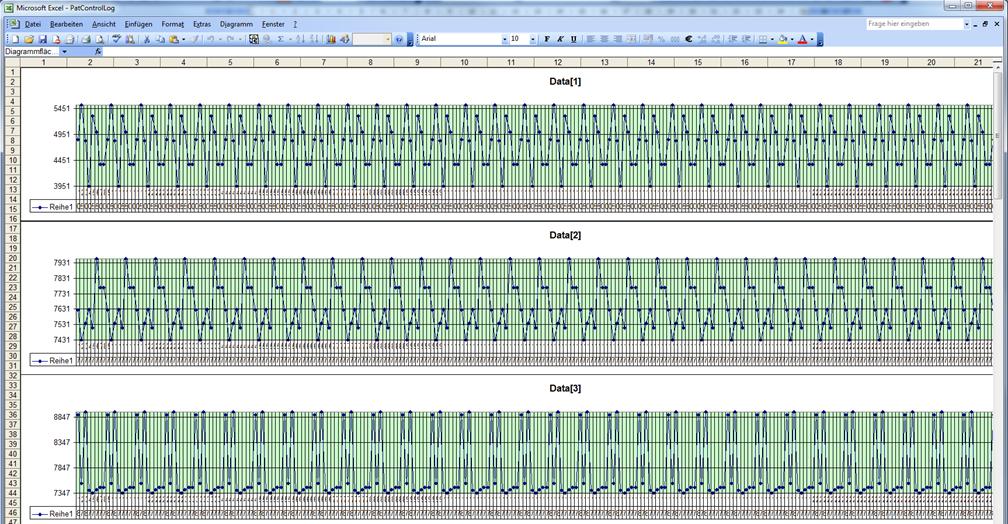

Zu jeder Logbuchzeile wird grundsätzlich das dazugehörige Messbild gespeichert, das als *.jpg grafische Mess-Informationen enthält. Die Bilder werden in zwei Unterverzeichnissen namens Good und Bad einsortiert, entsprechend dem Prozessstatus 0 für Gut und >0 für schlecht. Somit ist gewährleistet jedes Merkmal grafisch zu Referenzieren.

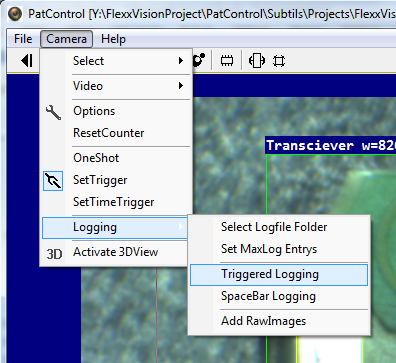

12.0.2 Logbuch Menü:

Ur-Bilder Speichern aktivieren

Aufzeichnung über Leertaste

Aufzeichnung über Trigger

Rotationslogbuch Aktivierung

Ziel Verzeichnisauswahl

LoggingMenu

Über den Menüpunkt Select Logfile Folder kann ein alternativer Speicherort für die Logbuchführung ausgewählt werden, dies sollte vor dem Start der Aufzeichnung erfolgen.

Der Menüpunkt Set MaxLog Entrys erlaubt eine rotatorische -Aufzeichnung, wenn der

Logbuchzähler den dort vorgegeben Wert erreicht, beginnt das Logbuch wieder bei Eintrag 0, dies ermöglicht es zu verhindern, dass die Aufzeichnungen die Grenzen des Speicherplatzes auf dem Datenträger überschreiten. Ein Wert von -1 (Default) speichert bis zum Datenüberlauf.

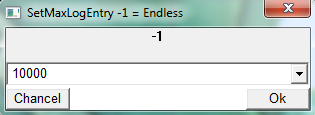

Anzahl bis Logbuch bei Eintrag 0 beginnt

Der Menüpunkt Triggered Logging Startet die Aufzeichnung für jeden Bildtrigger automatisch, während SpaceBar Logging nur einen Logbucheintrag auslöst wenn die Leertaste gedrückt wird.

Soll zu jedem Eintrag das Ur-Bild gespeichert werden, muss der Menüpunkt

Add RawImages aktiv sein. Das Raw –Bild aufzeichnen ermöglicht den gesamten Prozess der Bildverarbeitung zu einem späteren Zeitpunkt über das Abspielen des Verzeichnisses als virtuelle Kamera erneut zu wiederholen. Diese Möglichkeit ist ausschlaggebend für die Prozessoptimierung.

12.0.3 Logbuch Eigenschaft merken

Nach dem Speichern des Prüfplanes werden die Daten die im Menü Logging gesetzt wurden in der Prüfplan –Datei *.set unter dem Schlüssel [UserData] gespeichert.

Wenn der Prüfplan später erneut geladen wird, wird mit der Logbuchaufzeichnung in dem Verzeichnis das ausgewählt wurde und der Rotationseigenschaft automatisch fortgefahren, wenn der Schalter Triggered Logging oder SpaceBar Logging aktiv war.

Auszug aus der Datei *.set:

[UserData]

Set(1)=1 (Logbuch -Aufzeichnung ist aktiv)

Set(3)=10000 (Logbuch Rotationswert)

Set(4)=c:\\Temp (Logbuch Ziel -Verzeichnis)

12.0.4 Logbuch Status:

In der Statusbar von PatControl wird über den Fortgang der Logbuchaufzeichnung informiert, dazu wird die Anzahl der PLC(SPS) Übertragungen angezeigt, der aktuelle Bildtrigger, und ein Signal [ON][OFF] das signalisiert das die Logbuch-Aufzeichnung aktiv ist. Dem folgt der Logbuch –Zähler, der für jede neue Zeile ansteigt.
